Chi tiết thiết bị

• Tình trạng: hàng mới 100%

Trong hệ sinh thái giải pháp cấp phôi tự động mà VNTECH đang triển khai, dòng máy nắn phẳng tôn tích hợp xả cuộn luôn là sự lựa chọn ưu tiên của các doanh nghiệp gia công kim loại tấm hàng đầu. Với khả năng xử lý khổ tôn rộng lên tới 1600mm, HTC-1600 là giải pháp giúp nâng cao hiệu suất cho những nhà máy gia công kim loại tấm hiện đại.

Hiện nay, VNTECH tự hào cung cấp dòng máy nắn phẳng tích hợp xả cuộn hạng nặng giúp các doanh nghiệp giải quyết triệt để hiện tượng ứng suất dư và độ cong của phôi cuộn trước khi đưa vào dây chuyền dập liên hoàn.

Máy nắn phẳng tôn là gì?

Máy nắn phẳng tôn (Leveling Machine) là một thiết bị cơ khí chuyên dụng được sử dụng để loại bỏ các biến dạng hình học như: độ cong, độ vênh và ứng suất dư bên trong của tấm kim loại hoặc tôn cuộn.

Trong quy trình gia công cơ khí, đây được coi là thiết bị tiền xử lý quan trọng nhất để đưa vật liệu về trạng thái phẳng tuyệt đối trước khi đi vào các công đoạn tiếp theo như: cắt Laser, chấn CNC hoặc dập liên hoàn.

Nguyên lý hoạt động dựa trên nguyên lý biến dạng dẻo luân phiên. Phôi tôn được đưa qua một hệ thống các rulo (con lăn) đặt so le nhau:

1. Ép uốn: Các rulo ép tấm tôn uốn lượn theo hình sóng, làm kéo giãn các thớ kim loại bị co ngót.
2. Triệt tiêu ứng suất:
   • Máy sẽ uốn qua lại liên tục giúp giải phóng các ứng suất nội tại bên trong vật liệu.
   • Vốn hình thành trong quá trình cán nóng hoặc cuộn tròn.
3. Định hình phẳng: Ở đầu ra của máy, các rulo cuối cùng sẽ căn chỉnh để tấm tôn đạt được độ phẳng mịn đồng nhất.

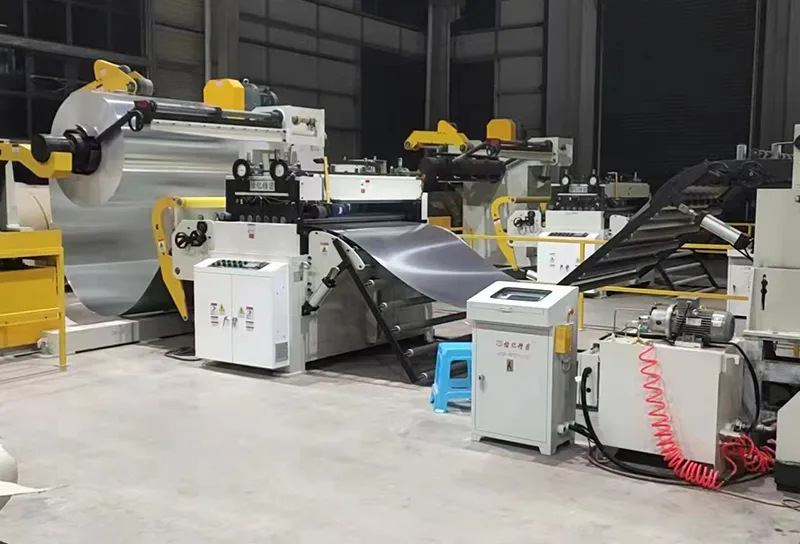

Trong một dây chuyền dập liên hoàn, HTC-1600 được setup ở công đoạn đầu tiên nằm ngay sau cuộn phôi tổng và đứng trước bộ cấp phôi Servo (Feeder).

Máy nắn phẳng tôn HTC-1600 làm được gì?

Máy nắn phẳng tôn Model HTC-1600 là dòng Heavy Duty (hạng nặng), được thiết kế để xử lý những yêu cầu khắt khe nhất:

1. Triệt tiêu hiện tượng nhớ cuộn

• Tôn cuộn tròn trong thời gian dài sẽ bị biến dạng dẻo theo hình vòng cung.
• Máy nắn tôn HTC-1600 sử dụng hệ thống rulo đặt so le để uốn nắn ngược chiều.
• Giúp tấm tôn phẳng như tờ giấy, loại bỏ hoàn toàn hiện tượng vồng hoặc cong mép.

2. Giải phóng ứng suất dư nội tại

• Kim loại cuộn luôn tồn tại ứng suất không đồng đều giữa bề mặt trên và bề mặt dưới.
• Nếu không được xử lý, sau khi cắt Laser hoặc dập, sản phẩm sẽ tự bị vặn xoắn hoặc biến dạng.
• Máy nắn tôn HTC-1600 giúp phôi ổn định về mặt cơ lý tính trước khi đi vào khuôn.

3. Xả cuộn tự động tải trọng lớn

Thay vì phải dùng các thiết bị thô sơ để đỡ cuộn tôn, HTC-1600 tích hợp trục thủy lực mạnh mẽ để:

• Tự động bung cánh trục: Để kẹp chặt lòng cuộn tôn từ bên trong.
• Xả phôi nhịp nhàng: Motor công suất lớn giúp xả các cuộn tôn nặng hàng tấn mà không gây rung lắc hay giật cục.

4. Đồng bộ hóa tốc độ bằng cảm biến vòng lặp

• Sử dụng hệ thống mắt thần (sensor) hoặc thanh cần gạt để đo độ chùng của tấm tôn giữa máy nắn và máy dập.
  • Khi máy dập chạy nhanh, HTC-1600 sẽ tự động tăng tốc độ nắn.
  • Khi máy dập dừng, nó sẽ tự động dừng xả để tránh tình trạng đùn phôi.

5. Vệ sinh và bảo vệ bề mặt phôi

• Trong quá trình nắn, các rulo mạ Chrome sẽ loại các tạp chất bề mặt hoặc rỉ sét nhẹ.
• Đảm bảo phôi đi vào máy dập không bị trầy xước, móp méo.
• Giúp bề mặt sản phẩm sau khi dập xong đạt độ bóng mịn cao.

6. Định hướng phôi vào tâm khuôn

Máy nắn phẳng tôn HTC-1600 được trang bị các bộ phận dẫn hướng giúp:

• Căn chỉnh tấm tôn luôn nằm đúng trục tâm của dây chuyền.
• Đảm bảo phôi không bị lệch sang hai bên, triệt tiêu nguy cơ dập lệch hay hỏng mép khuôn.

Với máy nắn tôn phẳng HTC-1600 mọi tấm tôn đi vào dây chuyền đều đạt trạng thái phẳng tuyệt đối, chuẩn tâm và sẵn sàng cho các công đoạn gia công chính xác cao.

>>> Xem thêm: Máy xả cuộn tôn tự động ZSCL

>>> Xem thêm: Máy xẻ tôn cuộn tự động

Lợi ích của máy nắn tôn HTC-1600

Việc đầu tư vào Máy nắn phẳng tôn HTC-1600 là giải pháp trực tiếp để tối ưu hóa dòng tiền và năng suất cho doanh nghiệp.

1. Tăng năng suất lên tới 300%

• HTC-1600 tích hợp khả năng xả cuộn và nắn phẳng trong cùng một chu kỳ vận hành.
• Tốc độ nắn lên đến 15-20 mét/phút.
• Máy chạy liên tục không dừng nghỉ.
• Năng suất tăng gấp 3 – 5 lần so với việc sử dụng máy xả phôi đơn lẻ.

2. Tiết kiệm 50% diện tích mặt sàn nhà xưởng

• Thiết kế tích hợp 2 in 1 giúp rút ngắn khoảng cách giữa các cụm thiết bị.
• Việc tối ưu diện tích cho phép doanh nghiệp lắp đặt thêm các dây chuyền phụ trợ khác.
• Giảm diện tích chiếm dụng Layout xuống còn 1/2 so với việc lắp đặt rời rạc máy xả cuộn và máy nắn riêng biệt.

3. Giảm 99% phế phẩm

• HTC-1600 đảm bảo mọi tấm phôi đi vào máy chính đều đạt trạng thái lý tưởng.
• Tiết kiệm hàng trăm triệu đồng tiền nguyên liệu lãng phí mỗi năm.

4. Kéo dài tuổi thọ khuôn mẫu thêm 40%

• HTC-1600 cung cấp phôi phẳng tuyệt đối, giúp hành trình lên xuống của đầu dập diễn ra trơn tru.
• Bảo vệ các chi tiết tinh vi trong khuôn.
• Giảm chi phí bảo trì, sửa chữa khuôn dập ít nhất 30-40% mỗi năm.

5. Cắt giảm 70% chi phí nhân công trực tiếp

• Một hệ thống HTC-1600 chỉ cần 1 nhân sự giám sát.
• Thay thế cho đội ngũ 3-4 người thực hiện các khâu xả, nắn và bê vác thủ công.
• Doanh nghiệp có thể tái cấu trúc nhân sự, đưa những người thợ lành nghề sang các khâu quản lý chất lượng hoặc lập trình.
• Từ đó tối ưu hóa quỹ lương, giảm áp lực quản trị con người.

Nếu một xưởng dập tiêu thụ trung bình 50 tấn tôn/tháng, việc sở hữu máy nắn phẳng tôn HTC-1600 có thể giúp doanh nghiệp thu hồi vốn đầu tư chỉ trong vòng 10 – 14 tháng nhờ việc cắt giảm phế phẩm và nhân công.

Thông số kỹ thuật máy nắn tôn HTC-1600

Dưới đây là bảng thông số kỹ thuật máy nắn phẳng tôn HTC-1600:

Hiệu suất làm phẳng của HTC-1600:

Bảng này cực kỳ quan trọng vì nó giúp kỹ thuật viên xác định được chiều rộng tối đa của tấm tôn có thể nắn phẳng tương ứng với độ dày và đặc tính vật liệu.

Ví dụ thực tế:

– Với thép mềm thông thường (Độ bền kéo 392 N/mm2): Máy có thể nắn phẳng khổ 1600mm cho độ dày lên đến 2.3mm.

– Với thép cứng/thép cường độ cao (Độ bền kéo 980 N/mm2): Nếu tôn dày 4.5mm, máy chỉ có thể xử lý được khổ rộng tối đa là 273mm.

Giá máy nắn phẳng tôn mới nhất

Do đặc thù máy hạng nặng cần cấu hình theo nhu cầu thực tế của từng nhà máy (độ dày tôn, trọng lượng cuộn, tốc độ dây chuyền), giá máy sẽ có sự dao động từ 180.000.000 VNĐ – 680.000.000 VNĐ.

Ứng dụng của máy nắn phẳng tôn

Máy nắn phẳng tôn được ứng dụng chuyên sâu trong các dây chuyền sản xuất trọng điểm sau:

1. Ứng dụng trong dây chuyền gia công kim loại tấm

• Hỗ trợ máy cắt Laser Fiber/Plasma:
  • Giúp tấm phôi phẳng tuyệt đối.
  • Đảm bảo đường cắt sắc nét.
  • Bảo vệ hệ thống thấu kính của máy Laser.
• Hỗ trợ máy chấn CNC:
  • Giúp đảm bảo mọi sản phẩm đều đạt góc độ chính xác theo bản vẽ.

2. Ứng dụng trong dây chuyền máy dập

• Dây chuyền dập cuộn liên hoàn:
  • Phôi tôn từ dạng cuộn được máy nắn phẳng xử lý liên tục trước khi đi vào khuôn dập.
  • Giúp phôi đi qua các bước dập, đột lỗ và uốn trong khuôn một cách trơn tru.
• Bảo vệ khuôn dập:
  • Phôi phẳng giúp loại bỏ tình trạng kẹt phôi bên trong khuôn.
  • Hạn chế việc vỡ chày, hỏng cối và tốn kém chi phí sửa chữa khuôn mẫu đắt tiền.

3. Ứng dụng trong dây chuyền sản xuất ống thép và xà gồ

• Máy cán xà gồ C/Z và tấm lợp:
  • Đảm bảo các cạnh của xà gồ hoặc sóng tôn sau khi cán không bị vặn vỏ đỗ hay lệch tâm.
• Sản xuất ống thép gia dụng và công nghiệp:
  • Máy nắn phẳng giúp chuẩn bị mép tôn phẳng đều.
  • Tạo điều kiện thuận lợi cho công đoạn hàn cao tần đạt độ kín khít và thẩm mỹ cao nhất.

4. Ứng dụng trong các nhà máy kết cấu thép, đóng tàu

• Dùng để xử lý các tấm thép dày sau khi cắt nhiệt hoặc bị biến dạng trong quá trình vận chuyển.
• Phôi sau khi nắn phẳng sẽ dễ dàng hơn trong việc lấy dấu, khoan lỗ và lắp ghép các cấu kiện siêu trường siêu trọng.

5. Ứng dụng trong dây chuyền sơn tĩnh điện

• Những sản phẩm như cánh cửa tủ điện, vỏ máy, hay tấm ốp kiến trúc yêu cầu độ phẳng cực cao.
• Nếu phôi bị gợn sóng, sau khi sơn tĩnh điện, các khuyết tật này sẽ hiện lên rất rõ dưới ánh sáng.
• Máy nắn phẳng giúp bề mặt sản phẩm đạt độ hoàn thiện cao cấp nhất.

Máy nắn phẳng tôn HTC-1600 là bước đi chiến lược để chuẩn hóa toàn bộ quy trình sản xuất của nhà máy. Bằng việc triệt tiêu hoàn toàn các biến dạng hình học và ứng suất dư, HTC-1600 tạo tiền đề vững chắc cho các công đoạn gia công chính xác phía sau, giúp bảo vệ khuôn mẫu và nâng cao tuổi thọ máy dập đáng kể.
