Chi tiết thiết bị

• Tình trạng: hàng mới 100%

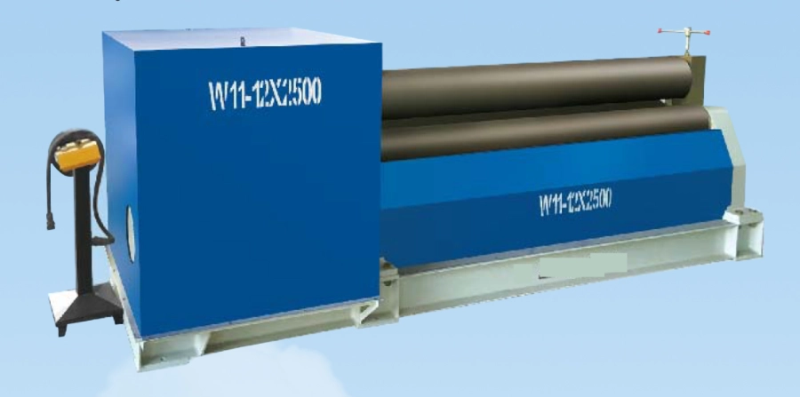

Máy lốc tôn 3 trục cơ W11 là dòng máy lốc tôn cổ điển, được ưa chuộng bởi tính bền bỉ, chi phí đầu tư hợp lý và khả năng vận hành đơn giản. W11 sở hữu kết cấu 3 trục đồng bộ, cho phép uốn cong các tấm kim loại phẳng thành nhiều hình dạng khác nhau, đáp ứng nhu cầu gia công đa dạng trong các ngành công nghiệp chế tạo, xây dựng, sản xuất đồ gia dụng,…

Điểm nổi bật của Máy Lốc Tôn 3 Trục Cơ W11

1/ Kết cấu 3 trục đồng bộ:

– Bao gồm 3 trục lốc được bố trí đối xứng, với trục trên nằm ở vị trí trung tâm của 2 trục dưới.

– Trục trên di chuyển lên xuống thông qua hệ thống trục vít, bu lông và vít dẫn hướng, tạo lực ép để uốn cong tấm kim loại.

– Thiết kế này giúp đảm bảo độ đồng đều và chính xác khi uốn.

2/ Truyền động cơ khí:

– Sử dụng động cơ điện kết hợp với hộp giảm tốc và hệ thống bánh răng để truyền động cho trục uốn.

– Cấu tạo đơn giản, dễ dàng bảo trì và sửa chữa.

3/ Vận hành dễ dàng:

– Điều khiển bằng tay thông qua các núm vặn và cần gạt, giúp người vận hành dễ dàng làm chủ máy.

– Thích hợp cho cả những người mới bắt đầu sử dụng.

4/ Độ bền cao:

– Khung máy được chế tạo từ thép đúc hoặc thép hàn có độ cứng vững cao, đảm bảo sự ổn định và độ bền lâu dài.

– Các chi tiết máy được gia công tỉ mỉ, đảm bảo độ chính xác và khả năng chịu lực.

5/ Chi phí đầu tư hợp lý:

– So với các dòng máy lốc tôn thủy lực hoặc CNC, máy lốc tôn cơ W11 có giá thành rẻ hơn, phù hợp với các doanh nghiệp vừa và nhỏ.

6/ Thích ứng tốt với nhiều môi trường làm việc:

– Có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Thiết kế máy lốc tôn 3 trục cơ W11

Máy lốc tôn 3 trục W11 được thiết kế với cấu trúc 3 trục đồng bộ, trong đó:

– Con lăn trên di chuyển dọc giữa 2 con lăn dưới thông qua trục vít, bu-lông và vít dẫn hướng.

Máy lốc tôn 3 trục W11 có bố trí 3 trục đối xứng, với trục trên nằm ở trung tâm của 2 trục dưới.

– Để truyền động các trục chuyển động theo phương thẳng đứng, một ổ trục và bánh răng, cùng với thanh trục vít và bộ truyền động phụ trục vít, được sử dụng.

Bánh răng trên bộ giảm tốc chính đảm bảo truyền động của cả 2 trục dưới để quay và cung cấp mô-men xoắn cho tấm tôn.

Tấm kim loại được đặt giữa 3 trục làm việc (2 trục dưới và 1 trục trên) và sau đó liên tục được uốn cong dưới áp lực của trục trên và quay của trục dưới để tạo ra biến dạng dẻo vĩnh viễn trên tấm tạo ra các hình dạng như hình trụ, hình nón hoặc vòng cung theo yêu cầu.

>>> Xem thêm: Máy cuốn tôn 3 trục thủy lực W11S

Thông số kỹ thuật máy lốc tôn 3 trục W11

*Tốc độ lốc của các máy đều từ 4 – 6m/phút.
**Chiều dài tối đa của tôn được thể hiện trêm Model máy.

Cấu tạo máy lốc tôn 3 trục cơ W11

Dưới đây là cấu tạo máy lốc tôn 3 trục cơ W11:

1. Kết cấu khung máy:

– Vật liệu: Thép tấm dày, được hàn hoặc đúc thành khối chắc chắn, chịu lực tốt.

– Hình dạng: Khung máy dạng cổng hoặc dạng hộp, đảm bảo độ cứng vững, giảm thiểu rung động khi vận hành.

– Gân tăng cứng: Bố trí gân tăng cứng hợp lý trên khung máy để tăng cường khả năng chịu lực và ổn định.

– Chân đế: Chân đế vững chắc, có khả năng điều chỉnh độ cao để cân bằng máy trên nền nhà xưởng.

2. Hệ thống trục lốc:

– Số lượng trục: 3 trục (1 trục trên, 2 trục dưới).

– Vật liệu trục: Thép hợp kim chất lượng cao, được gia công chính xác, đảm bảo độ cứng và độ bền.

– Bề mặt trục: Mài nhẵn, mạ crom hoặc phủ lớp chống mài mòn để tăng tuổi thọ và đảm bảo chất lượng uốn.

– Cơ cấu điều chỉnh:

+ Trục trên: Điều chỉnh vị trí lên xuống thông qua hệ thống trục vít, bu lông và vít dẫn hướng.

+ Trục dưới: Có thể điều chỉnh độ nghiêng hoặc vị trí để tạo các góc uốn khác nhau.

3. Cơ cấu truyền động:

– Động cơ: Động cơ điện 3 pha, công suất phù hợp với khả năng uốn của máy.

– Hộp giảm tốc: Giảm tốc độ quay của động cơ, tăng mô-men xoắn.

– Hệ thống bánh răng: Truyền động từ động cơ đến trục uốn, đảm bảo tỷ số truyền chính xác.

– Bánh đà: Giúp máy vận hành êm ái, giảm thiểu rung động.

4. Hệ thống điều khiển:

– Bảng điều khiển: Gồm các nút bấm, công tắc, đèn báo, đồng hồ đo,… để điều khiển hoạt động của máy.

– Cần gạt, núm vặn: Điều chỉnh vị trí trục uốn, tốc độ uốn, lực uốn.

– Hành trình giới hạn: Cài đặt hành trình giới hạn cho trục uốn để đảm bảo độ chính xác và an toàn.

5. Các bộ phận phụ trợ:

– Hệ thống bôi trơn: Bôi trơn các bộ phận chuyển động, giảm ma sát và mài mòn.

– Cữ chặn: Định vị tấm kim loại trước khi uốn, đảm bảo độ chính xác.

– Bàn đỡ: Hỗ trợ tấm kim loại trong quá trình uốn.

– Thiết bị an toàn: Nút dừng khẩn cấp, rào chắn bảo vệ, công tắc hành trình,…

Ứng dụng của Máy Lốc Tôn 3 Trục Cơ W11

– Gia công các chi tiết đơn giản như ống gió, máng xối, vỏ hộp,…

– Sản xuất các sản phẩm trong ngành xây dựng, cơ khí chế tạo, đồ gia dụng,…

– Phù hợp với các xưởng sản xuất nhỏ, gia công các sản phẩm đơn giản với số lượng vừa phải.

Máy lốc tôn 3 trục cơ W11 là một lựa chọn đáng tin cậy cho các doanh nghiệp vừa và nhỏ, mong muốn sở hữu một giải pháp uốn tôn hiệu quả với chi phí đầu tư hợp lý. W11 nổi bật với kết cấu bền bỉ, vận hành đơn giản, bảo trì dễ dàng, đáp ứng tốt nhu cầu gia công cơ bản.
