Chi tiết thiết bị

• Tình trạng: hàng mới 100%

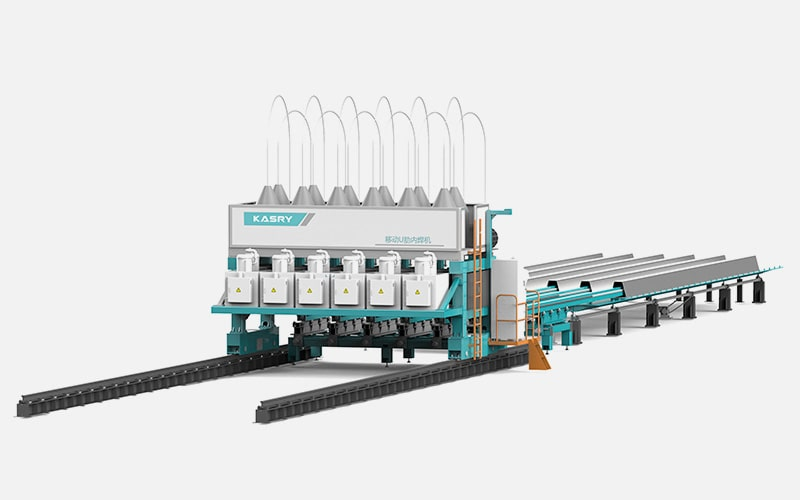

Máy Hàn Trong Dầm U (U-Rib Inside Welding Machine) (model KR-UHN) là hệ thống hàn tự động công nghệ cao, được thiết kế chuyên biệt để xử lý các mối hàn bên trong gân chữ U của dầm thép – một vị trí hẹp, khó tiếp cận và yêu cầu độ chính xác rất cao trong ngành kết cấu thép cầu đường.

Máy có khả năng làm việc trên sàn rộng 4500mm, chiều dài tấm đế lên tới 16000mm, phù hợp cho các cấu kiện lớn. Thiết bị xử lý được các thanh U có chiều cao 260–320mm, chiều rộng 300–350mm và độ dày 6–12mm, với số lượng thanh U trên mỗi tấm đế từ 1 đến 6 thanh, đáp ứng đa dạng thiết kế dầm cầu hiện đại.

Điểm nổi bật của máy là hệ thống hàn tự động với tốc độ cao, dao động từ 200 đến 1000mm/phút, giúp tăng năng suất đáng kể trong khi vẫn đảm bảo chất lượng mối hàn. Mối hàn đạt độ ngấu ≥5mm, đáp ứng yêu cầu kỹ thuật khắt khe của kết cấu chịu lực.

Về công nghệ, máy được trang bị hệ thống dò tìm tự động giúp điều chỉnh chính xác vị trí súng hàn trong không gian hẹp, duy trì góc và chiều dài vươn ổn định. Hệ thống cấp thuốc hàn tự động đảm bảo lớp bảo vệ đồng đều, giúp vũng hàn ổn định và giảm khuyết tật.

Ngoài ra, cơ cấu truyền động servo gantry kép giúp máy vận hành mượt mà, đạt độ lặp lại cao (±0,3mm/10m), hạn chế sai số trong sản xuất hàng loạt. Máy cũng hỗ trợ tích hợp hệ thống nhà máy số (MES), phù hợp xu hướng tự động hóa công nghiệp hiện đại.

Thông số chính

• Chiều rộng sàn: 4500mm
• Chiều dài tấm đế: 16000mm
• Chiều dày tấm đế: 12–40mm
• Chiều cao thanh U: 260–320mm
• Chiều rộng thanh U: 300–350mm
• Độ dày thanh U: 6–12mm
• Góc vát: 46°
• Tốc độ hàn: 200–1000mm/phút
• Số thanh U: 1–6
• Độ xuyên mối hàn: ≥5mm

Ứng dụng

Máy được sử dụng rộng rãi trong:

• Xây dựng cầu thép và cầu đường bộ
• Đóng tàu và công trình hàng hải
• Giàn khoan ngoài khơi
• Kết cấu thép công nghiệp nặng
• Năng lượng gió, bồn áp lực và nhà máy chế tạo cơ khí lớn
