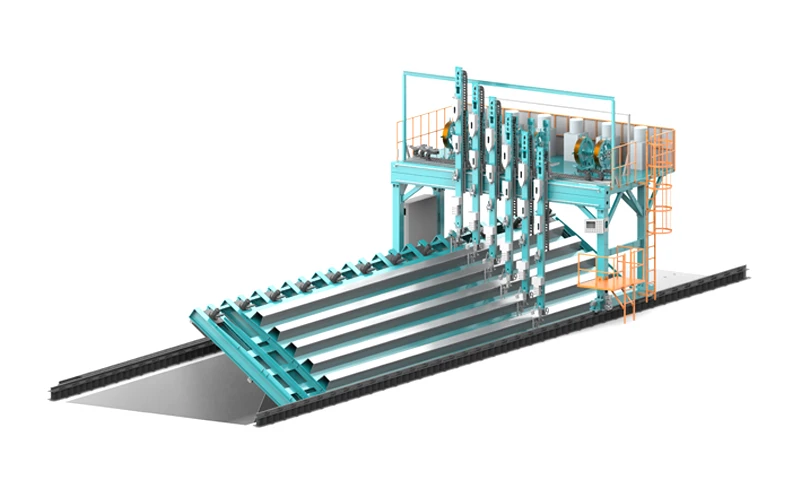

Máy Hàn Ngoài Dầm U là một thiết bị hàn tự động hóa chuyên biệt, được thiết kế để hàn các đường nối bên ngoài của gân chữ U vào tấm thép cơ sở. Gân chữ U là thành phần cốt lõi tạo nên mặt cầu thép dạng hộp – một kết cấu đòi hỏi độ bền mỏi và độ chính xác cực kỳ cao.
Thiết bị này sử dụng công nghệ tự động hóa tiên tiến để tạo ra các mối hàn chắc chắn, đồng đều, nâng cao độ bền và tuổi thọ của kết cấu cầu, đồng thời giảm thiểu tối đa sự can thiệp của con người.
Nội dung bài viết [Hiển thị]
Máy hàn ngoài dầm U làm được gì?
Trong dây chuyền gia công kết cầu thép, Máy hàn ngoài gân chữ U (U-Rib Outside Welding Machine) đảm nhận nhiệm vụ ở khâu cuối cùng của quá trình lắp ráp cơ bản:
1/ Hoàn thiện cấu kiện:
– Sau khi các gân chữ U được định vị và lắp ráp lên tấm cơ sở bằng máy lắp ráp dầm U.
– Máy sẽ thực hiện hàn hoàn chỉnh các đường nối bên ngoài để cố định gân U vào tấm thép.
2/ Đảm bảo độ bền:
– Mối hàn ngoài là điểm chịu tải trọng và ứng suất quan trọng nhất của mặt cầu.
– Máy đảm bảo mối hàn có độ ngấu sâu và hình dáng ổn định.
– Đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt về độ bền mỏi cho kết cấu cầu.
Tính năng của máy hàn ngoài dầm U
Máy hàn ngoài U-Rib lý tưởng cho các giải pháp xây dựng cầu quy mô lớn, mang lại hiệu suất đáng tin cậy và khả năng xử lý nhiều kích thước gân khác nhau:
1/ Hàn đa đầu với hiệu suất cao:
– Sử dụng cơ chế hàn đa đầu cho tấm U-rib.
– Kết hợp với tính năng theo dõi mối hàn tự động giúp tăng hiệu suất hàn lên mức tối đa.
2/ Tư thế hàn tối ưu:
– Hệ thống có khung gá nghiêng cho phép điều chỉnh mối hàn góc của gân chữ U về tư thế hàn kiểu thuyền.
+ Tư thế hàn mang lại chất lượng mối hàn ổn định nhất và thẩm mỹ cao.
3/ Hệ thống truyền động chính xác:
– Sử dụng cơ cấu Gantry servo dẫn động kép, đảm bảo quá trình di chuyển trơn tru, ổn định và có độ lặp lại chính xác cao.
4/ Khả năng tương thích số hóa:
– Tích hợp sẵn giao diện MES để dễ dàng kết nối và tích hợp vào hệ thống nhà máy số, hỗ trợ quản lý sản xuất hiệu quả.
5/ Phạm vi ứng dụng rộng:
– Có tính linh hoạt cao, áp dụng được cho nhiều hình dạng khác nhau của mặt cầu thép chữ U.
>>> Các thiết bị gia công kết cấu thép:
- Máy lắp ráp dầm U
- Máy hàn trong dầm U
- Máy nắn dầm chữ U
- Máy Khoan Dầm H tốc độ cao KR-SKJ-1250
- Dây chuyền sơn tự động KR-PT-3070
Thống số máy hàn ngoài dầm U
| Model | KR-UH |
| Chiều rộng sàn | ≤4500mm |
| Chiều dài tấm đế | ≤18000mm |
| Độ dày tấm đế | 12-40mm |
| Chiều cao xương chữ U | ≤320mm |
| Chiều rộng thanh chữ U | 300-550mm |
| Độ dày thanh chữ U | 6-12mm |
| Góc giữa tấm sườn chữ U và tấm đáy | 106° |
| Góc vát | 46° |
| Số lượng thanh chữ U của mỗi tấm đế | 1-6 |
| Khoảng cách tâm xương chữ U | 500-900mm |
| Tốc độ hàn tự động | 200-1000mm/phút |
| Tốc độ di chuyển | 200-5000mm/min (Vô cấp và có thể điều chỉnh) |
| Độ xuyên thấu của mối hàn góc | ≥5mm |
| Độ lặp lại thẳng | ±0,3mm/10m |
| Dòng điện hàn | 0-630A |
| Kích thước | 44 x 8.6 x 8m |
Ưu điểm của máy hàn ngoài dầm U
Máy hàn ngoài gân chữ U có rất nhiều lợi thế nổi bật:
1/ Chất lượng mối hàn vượt trội:
– Tư thế hàn kiểu thuyền đảm bảo độ ngấu ổn định, độ sâu mối hàn tốt và hình dáng đẹp.
– Tạo ra các mối hàn đồng nhất, chắc chắn, trực tiếp nâng cao độ bền mỏi và độ cứng cấu trúc của mặt cầu thép.
2/ Hiệu suất sản xuất cao:
– Sử dụng cơ chế hàn đa đầu kết hợp với tốc độ hàn tự động cao (lên tới 1000 mm/phút).
=> Giúp rút ngắn đáng kể thời gian gia công.
– Tính năng automatic weld tracking đảm bảo súng hàn luôn bám sát đường hàn, giảm lỗi và tăng hiệu suất.
3/ Độ chính xác cao:
– Sử dụng hệ thống Gantry servo dẫn động kép đảm bảo quá trình di chuyển ổn định.
– Đạt độ lặp lại đường thẳng (0.3mm/10m), cực kỳ quan trọng đối với cấu kiện cầu đòi hỏi tính lắp ghép hoàn hảo.
4/ Linh hoạt, đa năng:
– Có khả năng hàn tấm thép cơ sở dài tới 18m.
– Có thể hàn gân U với nhiều quy cách khác nhau.
5/ Sẵn sàng cho công nghiệp 4.0:
– Tích hợp giao diện MES cho phép kết nối dễ dàng vào hệ thống quản lý sản xuất kỹ thuật số.
– Quá trình hàn hoàn toàn tự động, giảm cường độ lao động và sự phụ thuộc vào kỹ năng thợ hàn.
Ứng dụng của máy hàn ngoài gân chữ U
Máy hàn ngoài gân chữ U được thiết kế để phục vụ các ngành công nghiệp đòi hỏi chất lượng hàn cao trên cấu kiện thép hình:
– Xây dựng cầu đường: Chế tạo các kết cấu mặt cầu thép dạng hộp cho các dự án cầu lớn.
– Công trình hàng hải/Đóng tàu: Hàn các tấm sàn, vách ngăn và các cấu kiện sử dụng gân U, yêu cầu độ bền cao trong môi trường biển.
– Xây dựng giàn khoan ngoài khơi và Điện gió: Chế tạo các cấu kiện chịu tải nặng và đòi hỏi khả năng chống mỏi cao trong môi trường khắc nghiệt.
– Công trình kết cấu thép công nghiệp: Áp dụng cho các dự án có sử dụng dầm chữ T hoặc các cấu kiện thép hình phức tạp, đòi hỏi mối hàn ngoại vi chất lượng cao.
Bên cạnh đó, máy hàn ngoài dầm U còn áp dụng trong các ngành công nghiệp: Xây dựng tuabin gió, Kết cấu thép, Gia công cơ khí, Kỹ thuật nhà máy chế biến, Xây dựng bình chịu áp lực, Kỹ thuật nhà máy,…
