Chi tiết thiết bị

• Tình trạng: hàng mới 100%

Máy gấp tôn Panel Bander là một giải pháp gia công kim loại tấm tiên tiến, mang đến hiệu quả vượt trội so với các phương pháp truyền thống. Với khả năng tự động hóa cao, máy gấp tự động Panel Bander tối ưu hóa quy trình sản xuất, giảm thiểu sự can thiệp của con người và nâng cao năng suất lao động.

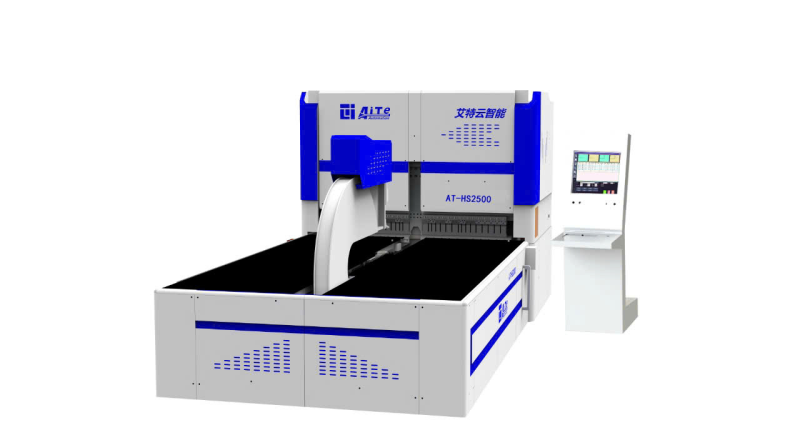

Máy gấp tôn tự động AT – HS2500 giúp loại bỏ gần như toàn bộ các lỗi do con người, tối ưu hóa thời gian sản xuất và đặc biệt là tiết kiệm đáng kể chi phí nhân công. Nhờ tích hợp hệ thống điều khiển CNC tiên tiến, máy chấn gấp tự động AT – HS2500 đảm bảo mọi sản phẩm đều đạt được độ chính xác lặp lại hoàn hảo, nâng cao chất lượng tổng thể của sản phẩm.

Điểm nổi bật của máy gấp tự động AT – HS2500

Máy gấp tôn tự động AT – HS2500 (Panel Bander) sở hữu nhiều ưu điểm vượt trội so với các phương pháp gia công kim loại tấm truyền thống.

1/ Tự động hóa hoàn toàn

Máy chấn gấp tự động AT – HS2500 được lập trình sẵn để tự động thực hiện các thao tác chấn, gấp phức tạp, loại bỏ hoàn toàn sự can thiệp thủ công.

– Nâng cao năng suất: Tự động hóa giúp tăng tốc độ gia công, sản xuất hàng loạt nhanh chóng và hiệu quả.

– Giảm thiểu sai sót: Loại bỏ yếu tố con người, hạn chế tối đa sai sót.

=> Đảm bảo độ chính xác và đồng nhất cho sản phẩm.

2/ Độ chính xác cao

– Hệ thống servo AC kiểm soát chính xác vị trí và góc độ chấn gấp, đảm bảo độ chính xác cao cho từng sản phẩm.

– Kết quả đồng nhất: Mỗi sản phẩm đều được gia công với độ chính xác tuyệt đối, đảm bảo tính đồng nhất cho toàn bộ lô hàng.

3/ Khả năng tạo hình đa dạng

– Máy gấp tôn tự động AT-HS2500 có thể thực hiện:

+ Các kiểu chấn gấp cơ bản: góc vuông, góc nhọn, góc tù.

+ Các yêu cầu phức tạp hơn như: chấn vòng cung, gấp mép cạnh, chấn gập qua lại, chấn biên dạng kín,…

– Linh hoạt trong sản xuất: Dễ dàng thay đổi chương trình gia công để tạo ra các sản phẩm với hình dạng và kích thước khác nhau.

>>> Xem thêm sản phẩm liên quan:

• Máy gấp mép tôn CNC tự động, chính xác
• Máy uốn ống thủy lực CNC tự động
• Máy uốn ống inox CNC

4/ Tiết kiệm chi phí

– Tự động hóa quy trình chấn gấp giúp giảm thiểu nhu cầu nhân công vận hành, tiết kiệm chi phí lao động.

– Tiết kiệm nguyên vật liệu: Độ chính xác cao giúp giảm thiểu sai sót và hao hụt nguyên vật liệu.

– Tiết kiệm năng lượng: Máy được thiết kế để tối ưu hóa năng lượng tiêu thụ, giảm chi phí vận hành.

5/ Giao diện thân thiện

– Dễ dàng vận hành: Màn hình cảm ứng, dễ dàng thao tác và điều khiển, ngay cả với người mới sử dụng.

– Lập trình đơn giản: Phần mềm điều khiển dễ dùng, dễ dàng lập trình và điều chỉnh các thông số gia công.

6/ An toàn và tin cậy

– Đảm bảo an toàn: Trang bị các tính năng an toàn như rào chắn, công tắc hành trình, nút dừng khẩn cấp,… đảm bảo an toàn cho người vận hành.

– Vận hành ổn định: Kết cấu chắc chắn, hệ thống điều khiển thông minh giúp máy vận hành ổn định và bền bỉ.

Máy gấp tự động AT-HS2500 (Panel Bander) là sự kết hợp hoàn hảo giữa công nghệ tiên tiến và tính năng ưu việt, mang đến giải pháp chấn gấp kim loại tấm tối ưu cho doanh nghiệp sản xuất hàng loạt.

Máy gấp tôn tự động AT – HS2500 làm được gì?

Máy gấp tôn tự động AT – HS2500 có thể thực hiện các công việc tạo hình kim loại tấm như:

– Chấn gấp chi tiết hình hộp, chữ U điển hình là vỏ tủ điện, khay đựng và các bộ phận máy móc.

– Chấn các chi tiết không đối xứng hoặc gấp so le một cách dễ dàng nhờ hệ thống thanh chặn đa trục (X, R, Z1, Z2…).

– Gấp hình Z nhanh chóng và chính xác, thường dùng trong các mối nối hoặc khung đỡ.

– Gấp nhiều góc trên một chi tiết (90 độ, 135 độ, 60 độ) chỉ trong một lần nạp phôi.

– Gấp với độ chính xác góc hoàn hảo nhờ hệ thống bù trừ thủy lực tự động và bộ điều khiển CNC.

– Máy có thể tính toán và tự động điều chỉnh độ lún của chày để bù trừ chính xác hiện tượng hồi phục đàn hồi của vật liệu.

– Sản xuất hàng ngàn chi tiết giống hệt nhau với dung sai cực thấp.

– Gấp cuốn: Tạo mép gấp đôi (180 độ) để tăng độ cứng cáp và an toàn cho các cạnh sắc của tấm kim loại (ví dụ: cạnh cửa, nắp máy).

– Gấp vật liệu đa dạng: thép Carbon, thép không gỉ (Inox), nhôm, đồng,… với độ dày khác nhau.

– Tích hợp cánh tay Robot tự động cấp phôi, định vị và gỡ phôi sau khi gấp.

Máy gấp tự động AT – HS2500 là trung tâm của dây chuyền gia công kim loại tấm, chuyên thực hiện các thao tác bẻ cong đòi hỏi sức mạnh, tốc độ và độ chính xác lặp lại tuyệt đối.

Cấu tạo máy chấn gấp tự động AT – HS2500

Máy chấn gấp tự động HS2500 có cấu tạo phức tạp hơn so với các loại máy gấp tôn thông thường, bao gồm nhiều bộ phận cơ khí, điện tử và thủy lực phối hợp hoạt động để tạo nên khả năng tự động hóa và độ chính xác cao.

1/ Khung máy chấn gấp tự động HS2500

Thân máy gấp tôn tự động Panel Bander bằng gang, được tôi luyện trong lò luyện.

– Khung máy có kết cấu dạng hộp kín.

– Được gia công chính xác bằng công nghệ CNC để đảm bảo độ ổn định, độ bền lâu dài và khả năng chống rung động.

2/ Cánh tay máy tự động

– Cơ cấu kẹp: Sử dụng cánh tay máy tự động để giữ chặt tấm kim loại trong quá trình gia công.

– Bàn kẹp: Bàn kẹp phẳng, được xử lý chống mài mòn, đảm bảo tấm kim loại được giữ chắc chắn và không bị trầy xước.

– Cữ chặn: Hệ thống cữ chặn tự động, điều khiển bằng CNC, giúp định vị tấm kim loại chính xác theo yêu cầu.

3/ Hệ thống dao cối máy gấp tự động HS2500

– Dao chấn (chày trên): Được làm bằng thép có độ cứng cao, chịu lực tốt, có nhiệm vụ tạo lực ép trực tiếp lên tấm kim loại.

+ Dao chấn có thể thay đổi để phù hợp với các góc gấp và hình dạng khác nhau.

– Cối chấn (chày dưới): Là khuôn cố định, có hình dạng tương ứng với dao chấn.

– Hệ thống truyền động: Sử dụng động cơ servo AC kết hợp với hệ thống bánh răng, trục vít hoặc hệ thống thủy lực để tạo lực chấn gấp mạnh mẽ, chính xác và ổn định.

4/ Hệ thống điều khiển CNC

Hệ thống điều khiển nhận ra liên kết chín trục (13 trục) thực cùng một lúc, với chuyển động uốn ổn định và phối hợp hoạt động cơ học mạnh mẽ.

– Bộ điều khiển bao gồm máy tính công nghiệp, PLC, màn hình cảm ứng, bàn phím, phần mềm điều khiển chuyên dụng,…

+ Cho phép người vận hành nhập dữ liệu, thiết kế bản vẽ, thiết lập các thông số gia công (góc gấp, lực ép, tốc độ,…) và điều khiển máy hoạt động một cách tự động.

+ Có thể lưu trữ nhiều chương trình gia công khác nhau, giúp tiết kiệm thời gian và tăng năng suất.

+ Giám sát quá trình gia công, hiển thị thông tin, cảnh báo lỗi và hỗ trợ xử lý sự cố.

5/ Các bộ phận phụ trợ khác

– Hệ thống bôi trơn tự động: Giúp bôi trơn các bộ phận chuyển động, giảm ma sát, mài mòn và tăng tuổi thọ cho máy.

– Hệ thống làm mát: Giúp làm mát máy trong quá trình vận hành, đảm bảo hiệu suất hoạt động ổn định.

– Hệ thống khí nén: Cung cấp khí nén cho các bộ phận hoạt động bằng khí nén như kẹp phôi, hệ thống phanh,…

– Hệ thống điện: Cung cấp điện năng cho toàn bộ máy hoạt động.

– Động cơ Servo Motor – Máy chấn tự động Panel Bander

Máy chấn gấp tự động Panel Bander là một hệ thống tích hợp phức tạp, kết hợp nhiều công nghệ tiên tiến để tạo nên khả năng tự động hóa cao, độ chính xác vượt trội và hiệu suất làm việc tối ưu.

Thông số kỹ thuật máy gấp tôn tự động AT

Máy chấn gấp AT-HS2500 có thể xử lý vật liệu nào?

Máy chấn gấp AT-HS2500 chủ yếu được thiết kế để gia công các loại kim loại tấm:

1/ Thép Carbon: Đây là loại vật liệu phổ biến nhất và máy được tối ưu hóa để xử lý.

– Độ dày: từ 0.5 mm đến 8 mm trên chiều dài làm việc 2500mm.

– Ứng dụng: Vỏ máy móc, khung kết cấu nhẹ, tủ điện, máng cáp.

2/ Thép Không Gỉ (Inox): Cần lực chấn lớn hơn.

– Độ dày: từ 0.5 mm đến 5 mm.

+ Khi gấp Inox dày hơn 5mm, cần giảm chiều dài gấp để đảm bảo lực chấn tập trung đủ mạnh.

– Lưu ý: Cần sử dụng khuôn mẫu chuyên biệt để tránh làm trầy xước bề mặt Inox, đặc biệt là Inox bóng.

3/ Hợp Kim Nhôm: Nhôm dễ gấp hơn thép, nhưng cần kiểm soát chặt chẽ để tránh nứt và đảm bảo góc chính xác do nhôm có xu hướng hồi phục đàn hồi lớn hơn.

– Độ dày: từ 0.5 mm đến 10 mm.

– Ứng dụng: Chi tiết hàng không, vỏ kiến trúc, phụ tùng ô tô nhẹ.

4/ Các Kim Loại Màu Khác

– Đồng và Hợp kim Đồng: Thường được gấp với độ dày nhỏ hơn, chủ yếu dùng trong ngành điện và trang trí.

– Thép mạ kẽm: Xử lý tương tự như thép Carbon, cần lưu ý về lớp mạ để tránh bong tróc.

Giá máy gấp tôn tự động AT-HS2500

Dưới đây là bảng giá tham khảo chung cho các loại máy gấp tôn tự động tại thị trường Việt Nam:

Lưu ý: Giá trên chỉ là mức tham khảo và không áp dụng cho bất kỳ nhà cung cấp cụ thể nào.

Với những ưu điểm nêu trên, VNTECH tin rằng máy gấp tôn tự động AT – HS2500 sẽ trở thành trợ thủ đắc lực trong ngành sản xuất gia công. Đội ngũ chuyên viên và kỹ sư hàng đầu lĩnh vực tại công ty chúng tôi luôn hy vọng có cơ hội đồng hành cùng quý khách hàng trên con đường phát triển.
