Chi tiết thiết bị

• Tình trạng: hàng mới 100%

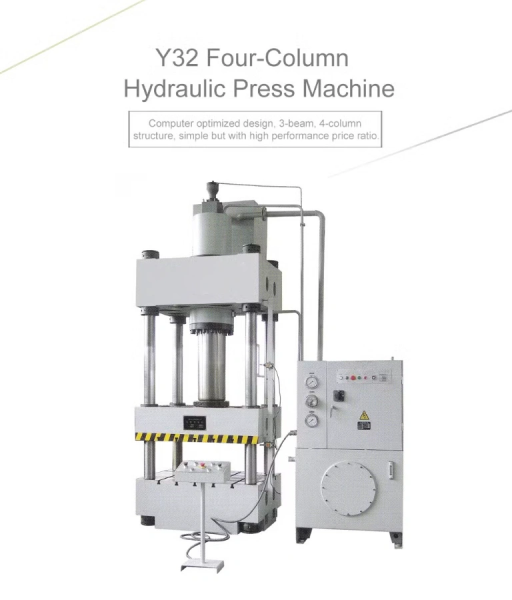

Máy ép thủy lực chữ H 4 trụ Y32 là loại máy ép thủy lực được sử dụng rộng rãi trong công nghiệp để thực hiện các tác vụ như: ép, dập, uốn, nắn,… Nó được thiết kế với 4 trụ vững chắc, đảm bảo độ ổn định và độ bền cao trong quá trình vận hành.

Điểm nổi bật của máy ép thủy lực chữ H

– Kết cấu chữ H chắc chắn: 4 cột trụ chịu lực giúp máy hoạt động ổn định, chịu được tải trọng lớn và giảm thiểu biến dạng trong quá trình ép.

– Máy có khả năng tạo ra lực ép mạnh mẽ, đáp ứng nhu cầu gia công các vật liệu có độ cứng cao.

– Đa dạng lực ép: 5 – 10 – 17 – 20 – 30 – 40 – 50 – 60 – 80 đến 1000 tấn.

– Hành trình ép dài: Cho phép gia công các sản phẩm có kích thước lớn.

– Hệ thống điều khiển đơn giản, dễ vận hành và bảo trì.

– Máy có thể được sử dụng trong nhiều ngành công nghiệp khác nhau như sản xuất ô tô, xe máy, cơ khí chế tạo, gia công kim loại,…

– Được chế tạo từ vật liệu chất lượng cao, máy có tuổi thọ lâu dài và ít hỏng hóc.

Máy ép thủy lực 4 trụ Y32 được ứng dụng rộng rãi trong các lĩnh vực sau: Ép nhựa, cao su, Dập kim loại tấm, Uốn, nắn các chi tiết cơ khí, Chế tạo các sản phẩm từ composite, Nén bột, ép gỗ,…

Nguyên lý hoạt động máy dập thủy lực 4 trụ

Khi máy hoạt động:

– Bơm thủy lực sẽ hút dầu từ bồn chứa và đẩy vào xilanh thủy lực.

– Dầu thủy lực tạo áp suất lên piston, đẩy piston di chuyển xuống và tạo ra lực ép lên vật liệu cần ép.

– Lực ép này được truyền qua bàn ép và tác động lên vật liệu.

– Khi quá trình ép hoàn tất, van thủy lực sẽ đảo chiều dòng chảy, dầu thủy lực được hút về bồn chứa, piston được kéo lên và bàn ép trở về vị trí ban đầu.

Thông số máy ép thủy lực 4 trụ 1000 tấn

– Lực ép: 10000 kN (1000 tấn)

– Lực đẩy: 2000 kN

– Lực hồi: 1700 kN

– Hành trình ram: 1000 mm

– Hành trình đẩy: 400 mm

– Kích thước bàn ép: 2000 x 2000 mm

– Áp suất hệ thống thủy lực: 25 MPa

– Tốc độ xuống của xilanh: >120 mm/s

– Tốc độ ép: 4-10 mm/s

– Tốc độ hồi: >100 mm/s

– Tốc độ đẩy: >80 mm/s

– Tốc độ hồi đẩy: >160 mm/s

– Công suất động cơ: từ 30 kW đến 55 kW

– Điện áp: 380V/50Hz

– Kích thước máy: (DxRxC): 4500 x 3000 x 3500 mm (thay đổi theo cấu hình)

>>> Xem thêm sản phẩm liên quan:

• Máy ép nhiệt công nghiệp NCM-98 (9 tầng)
• Máy dập 200 tấn JH21
• Máy dập trục khuỷu JH21-45
• Máy ép thủy lực nằm ngang
• Máy đột dập CNC ER300

Thông số máy ép thủy lực chữ H 4 trụ khác

Cấu tạo máy ép thủy lực 4 trụ Y32

Máy ép thủy lực 4 trụ Y32 có cấu tạo khá phức tạp, bao gồm nhiều bộ phận kết hợp với nhau để tạo nên một hệ thống ép mạnh mẽ và ổn định.

1. Khung máy chữ H:

– Bốn trụ: Đây là bộ phận quan trọng nhất, chịu lực ép chính và đảm bảo sự ổn định cho toàn bộ máy.

+ Bốn trụ được làm bằng thép chất lượng cao, gia công chính xác để đảm bảo độ đồng tâm và độ cứng vững.

– Dầm trên và dầm dưới: Nối liền bốn trụ tạo thành khung chịu lực chính.

+ Dầm trên là nơi lắp đặt xilanh thủy lực, còn dầm dưới là nơi đặt bàn ép.

– Bàn ép: Là nơi đặt vật liệu cần ép. Bàn ép thường được làm bằng thép, có thể di chuyển lên xuống theo hành trình của xilanh.

– Bàn máy: Là nền đỡ cho toàn bộ máy, đảm bảo sự ổn định và chắc chắn.

2. Hệ thống thủy lực:

– Xilanh thủy lực: Chuyển đổi năng lượng thủy lực thành cơ năng tạo ra lực ép.

– Bơm thủy lực: Cung cấp dầu thủy lực cho hệ thống. Bơm thủy lực thường là loại bơm piston hoặc bơm bánh răng, có khả năng tạo ra áp suất cao.

– Van thủy lực: Điều khiển dòng chảy của dầu thủy lực, điều chỉnh tốc độ và lực ép của máy. Các van thủy lực bao gồm van phân phối, van tiết lưu, van một chiều, van an toàn,…

– Bồn chứa dầu: Chứa dầu thủy lực cho hệ thống. Bồn chứa dầu thường được trang bị bộ lọc dầu và bộ chỉ thị mức dầu.

– Đường ống và phụ kiện: Kết nối các bộ phận thủy lực với nhau.

3. Hệ thống điều khiển:

– Tủ điện: Chứa các thiết bị điện điều khiển hoạt động của máy, bao gồm công tắc, nút nhấn, rơ le, PLC,…

– Bộ điều khiển: Điều khiển hoạt động của máy theo chương trình đã được cài đặt.

– Các thiết bị an toàn: Bảo vệ người vận hành và máy móc, bao gồm nút dừng khẩn cấp, công tắc hành trình, van an toàn,…

Máy ép thủy lực chữ H 4 trụ Y32 là một thiết bị công nghiệp mạnh mẽ và linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất. Với thiết kế 4 trụ vững chắc, lực ép lớn và khả năng điều khiển chính xác, dòng máy này đáp ứng tốt các yêu cầu ép, dập, uốn, nắn,… khác nhau.
