Chi tiết thiết bị

• Tình trạng: hàng mới 100%

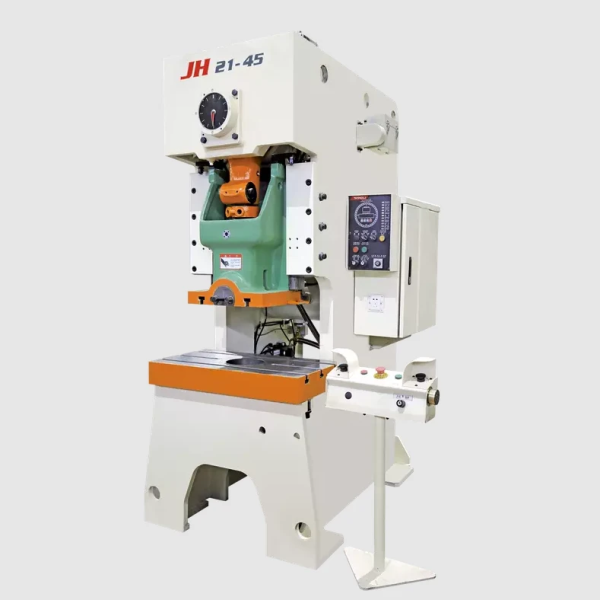

Máy dập trục khuỷu JH21-45 của Yadon là dòng máy dập cơ khí có lực dập 45 tấn, thuộc dòng máy dập JH21 phổ biến với thiết kế khung chữ C. Đây là dòng máy dập được ưa chuộng trong nhiều ngành công nghiệp nhờ tính năng ổn định, độ bền cao và giá thành hợp lý.

Điểm nổi bật của máy dập trục khuỷu JH21-45

Máy dập trục khuỷu JH21 là model máy dập cơ chữ C với 1 số ưu điểm:

– Khung chữ C chắc chắn: Được chế tạo từ thép hàn chất lượng cao, trải qua quá trình xử lý nhiệt luyện, đảm bảo độ cứng vững và độ bền trong quá trình vận hành.

– Máy cho phép điều chỉnh hành trình và tốc độ dập để phù hợp với yêu cầu của từng loại sản phẩm.

– Hệ thống dẫn hướng 6 cạnh dài kết hợp với độ chính xác gia công cơ khí cao đảm bảo độ chính xác cho sản phẩm dập.

– Được trang bị bộ ly hợp phanh khí nén, van điện từ kép an toàn và hệ thống bảo vệ quá tải thủy lực, đảm bảo an toàn cho người vận hành và thiết bị.

– Giao diện điều khiển đơn giản, dễ sử dụng, giúp người vận hành dễ dàng làm chủ máy.

– Thiết kế máy tối ưu, dễ dàng tiếp cận các bộ phận, giúp cho việc bảo trì, bảo dưỡng trở nên thuận tiện.

– Độ chính xác của chế độ truyền lên tới 0,1mm.

>>> Xem thêm: Ưu điểm của máy dập điện servo

Thông số kỹ thuật máy dập trục khuỷu JH21-45

>>> Xem thêm sản phẩm liên quan:

• Máy ép thủy lực nằm ngang
• Máy ép thủy lực 4 trụ
• Máy dập inox khung C JH25

Thiết bị chính của máy dập trục khuỷu JH21

Cấu tạo máy dập trục khuỷu JH21-45

Máy dập trục khuỷu JH21-45 là loại máy đột dập cơ khí có lực dập 45 tấn, thuộc dòng máy dập JH21 phổ biến. Dòng máy này có cấu tạo khung chữ C, được ưa chuộng vì tính linh hoạt, dễ sử dụng và giá thành hợp lý.

1. Khung máy: Thường có dạng chữ C, được chế tạo từ thép hàn chất lượng cao.

– Đảm bảo độ cứng vững, ổn định cho toàn bộ máy trong quá trình vận hành.

– Chịu được lực dập lớn và giảm thiểu rung động.

2. Trục khuỷu: Là bộ phận quan trọng nhất, được chế tạo từ thép hợp kim, trải qua quá trình xử lý nhiệt luyện.

– Nhận chuyển động quay từ động cơ chính và biến đổi thành chuyển động tịnh tiến lên xuống của búa trượt.

– Độ bền và độ chính xác của trục khuỷu ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của máy.

3. Thanh truyền: Kết nối trục khuỷu với búa trượt.

Truyền lực từ trục khuỷu đến búa trượt, đảm bảo chuyển động đồng bộ và chính xác.

4. Búa trượt: Bộ phận mang khuôn dập, di chuyển lên xuống để thực hiện công việc dập.

– Được dẫn hướng bởi ray dẫn hướng, đảm bảo độ chính xác cao trong quá trình dập.

5. Bàn máy: Là nơi đặt phôi và khuôn dập.

– Có các rãnh để cố định khuôn và các lỗ để lắp đặt các thiết bị phụ trợ.

6. Hệ thống ly hợp và phanh: Điều khiển chuyển động của trục khuỷu.

– Cho phép máy dập hoạt động ở chế độ từng nhịp hoặc liên tục.

– Thường sử dụng ly hợp phanh khí nén để đảm bảo độ an toàn và độ chính xác.

7. Hệ thống bôi trơn: Đảm bảo bôi trơn các bộ phận chuyển động, giảm ma sát và mài mòn.

– Thường sử dụng hệ thống bôi trơn tự động để đảm bảo hiệu quả bôi trơn và kéo dài tuổi thọ của máy.

8. Hệ thống điều khiển: Điều khiển các thông số hoạt động của máy như hành trình, tốc độ dập…

– Có thể là hệ thống điều khiển cơ khí đơn giản hoặc hệ thống điều khiển PLC hiện đại.

9. Hệ thống an toàn:

– Bao gồm các thiết bị an toàn như nút dừng khẩn cấp, bảo vệ quá tải, rào chắn an toàn…

– Đảm bảo an toàn cho người vận hành trong quá trình sử dụng máy.

10. Các bộ phận khác:

– Động cơ chính: Cung cấp năng lượng cho máy hoạt động.

– Bánh đà: Giúp máy vận hành ổn định và giảm tải cho động cơ.

– Ray dẫn hướng: Dẫn hướng búa trượt, đảm bảo độ chính xác.

– Bộ điều chỉnh chiều cao khuôn: Điều chỉnh khoảng cách giữa búa trượt và bàn máy.

Thông số máy dập trục khủyu khác

Bên cạnh máy dập trục khuỷu JH21-45, VNTECH còn cung cấp các model máy dập khác đáp ứng hầu hết nhu cầu sản xuất của khách hàng:

Máy dập trục khuỷu JH21-45 là sự lựa chọn đáng cân nhắc cho các doanh nghiệp sản xuất vừa và nhỏ. Với lực dập 45 tấn, máy đáp ứng tốt nhu cầu gia công kim loại tấm hiện nay.
