Chi tiết thiết bị

• Tình trạng: đã qua sử dụng

Trong ngành công nghiệp gia công kim loại, máy dập cóc hay còn gọi là máy dập cơ là một thiết bị không thể thiếu. Tên gọi “máy dập cóc” xuất phát từ hình dáng khung máy thường là khung hở chữ C, nhìn giống như một con cóc đang há miệng.

Máy dập cóc là loại máy dập phổ biến nhất, lực dập đa dạng: 5 – 10 – 15 – 20 – 30 – 60 và 80 tấn. Chiếc máy này đóng vai trò quan trọng trong các dây chuyền sản xuất nhờ vào tốc độ dập nhanh, hiệu suất cao và chi phí đầu tư hợp lý.

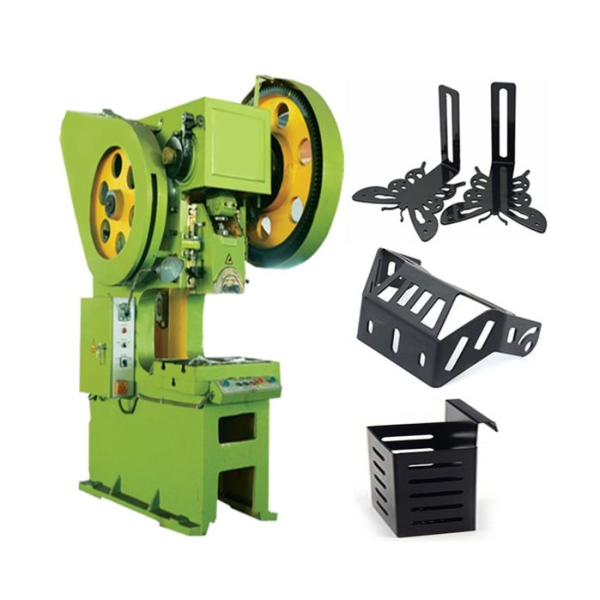

Giới thiệu máy dập cóc JC21

Máy dập cóc là loại máy dập sử dụng cơ cấu trục khuỷu và bánh đà để biến đổi chuyển động quay của động cơ điện thành chuyển động tịnh tiến lên xuống của đầu trượt (búa dập). Quá trình này diễn ra theo một chu trình tuần hoàn, nhịp nhàng và liên tục để thực hiện các thao tác cắt, đột, dập, uốn nhanh chóng giống như máy dập bánh đà.

Đặc điểm nổi bật của máy dập cóc JC21:

– Máy dập cóc JC21 có nhiều model với dải lực dập rộng, từ 16 tấn đến 80 tấn.

=> Cho phép doanh nghiệp lựa chọn máy phù hợp với từng loại công việc và độ dày vật liệu khác nhau.

+ Các model phổ biến: JC21-16 (16 tấn), JC21-25 (25 tấn), JC21-40 (40 tấn), JC21-63 (63 tấn) và JC21-80 (80 tấn).

– Tốc độ dập nhanh, tối ưu hóa năng suất sản xuất cho các chi tiết nhỏ và vừa.

– Cấu trúc khung chữ C:

+ Khung máy được làm từ thép đúc hoặc thép tấm hàn, có độ cứng vững cao để chịu được lực dập lớn.

– Hệ thống điều khiển:

+ Máy được trang bị các tính năng điều khiển thông minh và an toàn.

+ Ví dụ: bộ ly hợp khí nén, giúp dừng máy nhanh chóng và chính xác.

– Tính linh hoạt cao:

+ Với cấu trúc khung hở, máy JC21 có thể dễ dàng tích hợp với cánh tay robot cấp phôi tự động.

=> Giúp tăng hiệu quả sản xuất trong các dây chuyền tự động.

>>> Xem các dòng máy dập hiện đại khác:

• Máy dập hơi 60 tấn JH21-60T
• Máy dập khuôn tạo hình chính xác
• Máy dập khí nén
• Máy dập inox tấm JH25 (Khung đôi)

Ưu điểm của máy dập cóc JC21

Dưới đây là những ưu điểm nổi bật của máy dập cóc JC21:

1/ Tốc độ cao, ổn định:

– Máy dập cóc JC21 sử dụng cơ chế trục khuỷu, giúp đạt tốc độ dập nhanh.

– Điều này rất phù hợp với các công việc sản xuất hàng loạt, giúp nâng cao năng suất đáng kể.

2/ Chi phí hợp lý:

– So với máy dập thủy lực, máy dập JC21 có giá thành phải chăng hơn.

– Phù hợp với ngân sách của nhiều doanh nghiệp vừa và nhỏ.

3/ Độ chính xác cao:

– Máy dập cóc JC21 có cấu trúc khung cứng cáp, giảm thiểu rung động và biến dạng.

– Điều này giúp đảm bảo độ chính xác cao trong các thao tác đột, cắt và dập định hình.

4/ Dễ vận hành, bảo trì:

– Máy có thiết kế đơn giản, giúp người vận hành dễ làm quen và điều khiển.

– Các bộ phận chính dễ dàng được bảo dưỡng, sửa chữa, giảm thiểu thời gian ngừng máy.

5/ Lực dập đa dạng:

– Dòng máy JC21 có nhiều model với dải lực dập rộng từ 16 tấn đến 80 tấn.

– Cho phép người dùng lựa chọn máy phù hợp với từng loại vật liệu và yêu cầu công việc.

Cấu tạo máy dập cóc JC21

Cấu tạo máy dập cóc JC21 được thiết kế để đảm bảo sự ổn định, an toàn và hiệu quả trong quá trình gia công. Các bộ phận chính của máy bao gồm:

1/ Khung máy: JC21 có khung máy hở hình chữ C, được chế tạo từ thép đúc hoặc thép hàn.

– Cấu trúc này giúp máy có độ cứng cao, chịu được lực dập lớn.

– Cho phép người vận hành dễ dàng thao tác với vật liệu từ 3 phía.

2/ Bàn máy: Là bề mặt phẳng, chắc chắn – nơi đặt khuôn dưới và phôi kim loại.

3/ Hệ thống truyền động và dập

– Động cơ điện: Cung cấp năng lượng ban đầu cho toàn bộ quá trình dập.

– Bánh đà: Tích lũy năng lượng từ động cơ, giúp tạo ra lực dập mạnh mẽ và tiết kiệm năng lượng.

– Trục khuỷu: Bộ phận cốt lõi, biến đổi chuyển động quay của bánh đà thành chuyển động thẳng lên xuống của đầu trượt.

– Ly hợp truyền lực từ bánh đà đến trục khuỷu.

– Phanh đảm bảo đầu trượt dừng lại đúng vị trí, giúp kiểm soát hành trình dập một cách chính xác.

– Đầu trượt (Ram): Di chuyển lên xuống, gắn chày dập và truyền lực lên phôi.

4/ Hệ thống điều khiển và an toàn

– Bảng điều khiển: Bao gồm các nút bấm và màn hình hiển thị để cài đặt và giám sát các thông số hoạt động của máy.

– Hệ thống bôi trơn: Bôi trơn tự động hoặc bán tự động, giúp các bộ phận chuyển động hoạt động trơn tru và kéo dài tuổi thọ máy.

– Thiết bị bảo vệ quá tải: Tự động ngắt máy khi lực dập vượt quá giới hạn cho phép, giúp bảo vệ khuôn và các bộ phận quan trọng.

Thông số máy dập cóc JC21

Dưới đây là bảng thông số các model máy dập cóc từ 16 – 80 tấn.

Ứng dụng của máy dập cóc 5 – 80 tấn

Nhờ sự linh hoạt, tốc độ và độ chính xác, máy dập cóc 5 – 80 tấn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

– Ngành công nghiệp ô tô và xe máy: Dập và đột các chi tiết kim loại cho khung xe, vỏ xe, các bộ phận nhỏ trong động cơ và nội thất.

– Sản xuất đồ gia dụng: Gia công các chi tiết kim loại cho nồi, chảo, bồn rửa, vỏ máy giặt, tủ lạnh.

– Ngành điện tử: Dập các chi tiết nhỏ và chính xác như chân cắm, vỏ kim loại của các thiết bị điện tử.

– Ngành xây dựng: Dập các tấm kim loại, lưới thép và các chi tiết trang trí kiến trúc.

– Sản xuất công nghiệp chung: Thực hiện các công việc đột lỗ, cắt, uốn và dập định hình trên các tấm kim loại.

Máy dập cóc là một công cụ vượt trội về tốc độ, chi phí hợp lý và cấu tạo vững chắc. Dù không có lực dập lớn như máy dập thủy lực, máy dập cóc vẫn là lựa chọn hàng đầu cho các công việc đột, cắt và dập tạo hình thông thường.
