Chi tiết thiết bị

• Tình trạng: hàng mới 100%

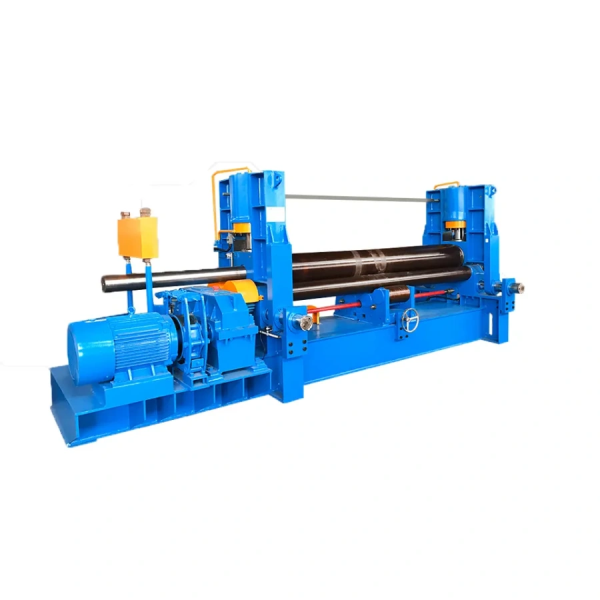

Điểm nổi bật của Máy Cuốn Tôn 3 Trục Thủy Lực W11S

– Kết cấu 3 trục đối xứng:

+ Gồm 1 trục uốn trên và 2 trục uốn dưới.

+ Trục trên di chuyển lên xuống theo phương thẳng đứng, hai trục dưới cố định.

+ Thiết kế này giúp phân bổ lực đều, đảm bảo độ chính xác cao khi uốn và giảm thiểu biến dạng của tấm kim loại.

– Hệ thống thủy lực mạnh mẽ:

+ Sử dụng xi lanh thủy lực để tạo lực uốn lớn, giúp uốn cong được các loại tôn dày và cứng.

+ Vận hành êm ái, ít tiếng ồn.

– Khả năng uốn đa dạng:

+ Uốn được nhiều hình dạng khác nhau như hình trụ, hình côn, và các hình dạng phức tạp hơn.

+ Thích hợp cho gia công nhiều loại vật liệu kim loại tấm.

– Điều khiển chính xác:

+ Trang bị hệ thống điều khiển PLC với giao diện thân thiện, dễ dàng vận hành và cài đặt các thông số uốn.

+ Cho phép người vận hành kiểm soát chính xác lực uốn, tốc độ uốn, và vị trí uốn.

– Hiệu suất làm việc cao:

+ Tốc độ uốn nhanh, giúp tăng năng suất lao động và rút ngắn thời gian sản xuất.

– Độ bền cao:

+ Khung máy được chế tạo từ thép chất lượng cao, chịu lực tốt, đảm bảo độ bền bỉ và ổn định trong quá trình vận hành.

– An toàn cho người sử dụng:

+ Trang bị các thiết bị an toàn như nút dừng khẩn cấp, rào chắn bảo vệ,…

Mô tả chi tiết máy cuốn tôn 3 trục thủy lực

1/ Trục lăn:

– Con lăn trên thực hiện chuyển động thẳng đứng lên và xuống dọc theo trục trung tâm, 2 con lăn hướng xuống tiếp tục lăn.

– Con lăn dưới chỉ thực hiện chuyển động quay, cung cấp mô-men xoắn cho máy uốn.

– Ở mặt dưới của con lăn dưới, có một con lăn hỗ trợ để điều chỉnh, con lăn trên có hình dạng trống để tăng cường độ thẳng của sản phẩm.

2/ Hệ thống thủy lực:

– Độ cao thẳng đứng là dẫn động thủy lực, được thực hiện nhờ tác động của dầu xi lanh thủy lực lên vị trí.

– Sự dịch chuyển theo phương ngang đạt được nhờ các mô-men xoắn từ tủ trục vít me, trục vít và cấu trúc của trục vít và trục vít.

3/ Thiết bị nhả: Đầu thả thủy lực để tháo dễ dàng măng sông đã hoàn thành

4/ Động cơ chính: Công suất chính từ thương hiệu nổi tiếng Trung Quốc

5/ Thành phần điện: Siemens sản xuất tại Đức

6/ Hệ thống điều khiển PLC

– HMI (giao diện người máy), vận hành thông minh, hiệu quả cao, an toàn và tiện lợi.

– Chuyển động của con lăn trên được điều khiển bằng PLC và màn hình LCD được sử dụng để dịch chuyển.

>>> Xem thêm: Máy lốc tôn 3 trục cơ W11

Thông số kỹ thuật máy cuốn tôn 3 trục W11S

Cấu tạo máy cuốn tôn 3 trục W11S

Máy cuốn tôn 3 trục thủy lực được cấu tạo bởi thiết bị con lăn trên, con lăn dưới và thiết bị truyền động ngang, thiết bị con lăn, thiết bị quay vòng, thiết bị cân bằng, thiết bị bôi trơn, khung máy bên phải, khung máy bên trái và móng.

1/ Con lăn trên

Thiết bị con lăn trên bao gồm: con lăn trên, xi lanh dầu chính, ổ trục và vòng bi tự điều chỉnh hai dãy.

– Hai xi lanh dầu cung cấp áp suất vận hành và áp suất làm việc là 20Mpa.

– Nguyên liệu thô của con lăn trên là 42CrMo, xử lý nghe đáp ứng HB220-280.

2/ Con lăn dưới

– Nguyên liệu thô của con lăn dưới là thép hợp kim.

– Thiết bị con lăn dưới được tạo thành từ con lăn dưới, ghế ổ lăn dưới, bánh răng loại con lăn, ổ trục trượt.

– Vòng bi lăn phía dưới được tạo thành từ vòng bi hoạt động của dầu, v.v.

3/ Thiết bị lăn

Thiết bị con lăn gồm: ổ lăn, con lăn, ghế ổ lăn, thiết bị lăn trên và dưới, điều chỉnh theo tấm kim loại.

– Nguyên liệu của con lăn là thép rèn.

– Ngoài ra, trên con lăn còn có một vòng xoắn ốc, nó có thể bảo vệ con lăn trên và dưới.

4/ Thiết bị băng tải chính

Thiết bị băng tải chính bao gồm động cơ điện, hộp giảm tốc, bánh răng đầu ra, v.v.

– Băng tải chính có thể thực hiện chuyển động dương và âm.

5/ Thiết bị bị lật úp

– Thiết bị lật gồm có ram, gối chịu lực, xi lanh dầu lật. (có thể lấy thành phẩm ra ngoài).

6/ Thiết bị cân bằng

– Thiết bị cân bằng được tạo thành từ đối trọng đặc biệt, vít.

7/ Hệ thống thủy lực

Hệ thống thủy lực bao gồm: động cơ dòng Y, bơm bánh răng, khối chính, van nhóm, thiết bị bình xăng, v.v.

– Áp suất làm việc là 20Mpa, áp suất thử nghiệm là 24Mpa.

– Hệ thống băng tải thủy lực có thể hiệu quả hơn trong việc ngăn ngừa hoạt động sai và quá tải.

8/ Hệ thống điều khiển điện

– Hệ thống điều khiển điện bao gồm: hộp điều khiển, bảng điều khiển và nút bấm cầm tay.

– Động cơ điện là 380V, 50Hz, công tắc chính có thể ngăn ngừa đoản mạch và quá tải.

– Chuyển động tích cực và tiêu cực được điều khiển bởi a.c. contactor, với tuổi thọ dài.

Nguồn gốc các linh kiện

Các Model máy cuốn tôn 3 trục thủy lực

Ứng dụng của máy Cuốn Tôn 3 Trục W11S

– Sản xuất các chi tiết trong ngành xây dựng: mái nhà, vỏ bọc cột, máng xối,…

– Chế tạo các chi tiết máy móc, thiết bị công nghiệp: vỏ máy, thùng chứa, ống dẫn,…

– Sản xuất đồ gia dụng: vỏ tủ lạnh, máy giặt, lò vi sóng,…

– Gia công các sản phẩm trong ngành ô tô, xe máy,…

Lựa chọn Máy Cuốn Tôn 3 Trục Thủy Lực W11S là lựa chọn đầu tư hiệu quả, giúp doanh nghiệp:

– Nâng cao năng suất, chất lượng sản phẩm.

– Tối ưu hóa quy trình sản xuất.

– Tiết kiệm chi phí và gia tăng lợi nhuận.

Với những ưu điểm vượt trội về khả năng uốn, độ chính xác, hiệu suất và độ bền, Máy Cuốn Tôn 3 Trục Thủy Lực W11S xứng đáng là sự lựa chọn hàng đầu cho các doanh nghiệp gia công kim loại tấm. W11S không chỉ giúp nâng cao năng suất và chất lượng sản phẩm mà còn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và gia tăng lợi nhuận.
