Chi tiết thiết bị

• Tình trạng: hàng mới 100%

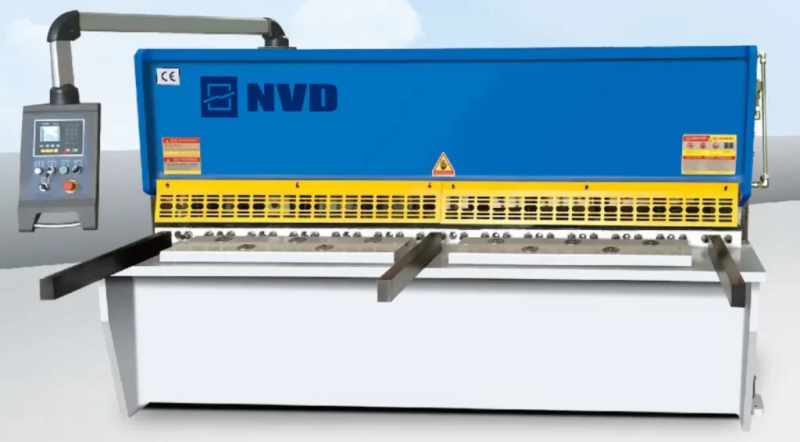

Máy chặt tôn thủy lực là một loại máy cắt sắt thủy lực công nghiệp được sử dụng rộng rãi trong ngành gia công kim loại để cắt các tấm tôn (kim loại mỏng) thành những hình dạng và kích thước khác nhau. Máy sử dụng hệ thống thủy lực để vận hành giúp cho việc cắt tôn trở nên nhanh chóng, chính xác và hiệu quả hơn so với các phương pháp thủ công.

Ưu điểm của máy chặt tôn thủy lực NVD

Máy chặt tôn thủy lực của NVD có những ưu điểm sau:

– Năng suất cao: Máy có thể cắt tôn với tốc độ nhanh và liên tục, giúp tăng năng suất và giảm thời gian gia công.

– Độ chính xác cao: Lực cắt được điều chỉnh dễ dàng và dao cắt được gia công chính xác, giúp đảm bảo độ chính xác của sản phẩm cắt.

– An toàn: Máy được trang bị các hệ thống an toàn để bảo vệ người vận hành và máy móc.

– Dễ sử dụng: Máy có thể được điều khiển và vận hành một cách dễ dàng, không đòi hỏi nhiều kinh nghiệm.

– Đa dạng: Máy có nhiều kích cỡ và công suất khác nhau, phù hợp với nhiều loại tôn và nhu cầu sử dụng khác nhau.

Ứng dụng của máy chặt tôn thủy lực

Máy chặt tôn thủy lực được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

– Xây dựng: Cắt tôn để làm mái nhà, vách ngăn, cửa, máng xối,…

– Cơ khí: Chế tạo vỏ máy, tủ điện, bảng điều khiển,…

– Giao thông: Sản xuất vỏ xe, thùng xe, biển báo giao thông,…

– Điện tử: Gia công vỏ thiết bị điện tử, bảng mạch,…

– Nội thất: Làm tủ, kệ, bàn ghế,…

>>> Xem thêm sản phẩm liên quan:

• Máy cắt thép tấm thủy lực
• Máy bào rãnh V GSHM-1250*2500
• Máy cắt laser kim loại
• Máy uốn ống thủy lực CNC 50CNC5A3S
• Máy cắt tôn tấm thủy lực NVD Q11K

Tính năng của máy chặt thủy lực NVD

– Máy được trang bị bộ điều khiển NC đặc biệt cho máy chặt thủy lực.

– Vị trí cữ phía sau được hiển thị theo thời gian thực, định vị liên tục.

– Chức năng lập trình nhiều bước mang lại sự linh hoạt vị trí của cữ sau.

– Máy được cung cấp với chức năng đếm để cắt, hiển thị các số cắt theo thời gian thực, có thể nhớ thông số, vị trí của cữ sau khi mất điện.

– Đo lại với trục vít bi chính xác và thanh dẫn tuyến tính để đảm bảo độ chính xác.

– Được điều khiển động cơ Servo mang lại quá trình xử lý chính xác cao hơn.

– Cấu hình tùy chọn bảo vệ quang học.

Cấu hình tiêu chuẩn

– Kết nối ống kẹp áp suất cao

– Điều chỉnh giải phóng mặt bằng

– Động cơ đo sau

– Trục vít bi, dẫn hướng tuyến tính

– Thiết bị điện

Thông số kỹ thuật

Cấu tạo máy chặt tôn thủy lực NC

Máy chặt tôn thủy lực bao gồm các bộ phận chính sau:

1/ Khung máy: Là bộ phận chịu lực chính, thường được làm từ thép đúc hoặc thép tấm dày để đảm bảo độ cứng vững và khả năng chịu tải của máy.

2/ Hệ thống thủy lực: Bao gồm bơm thủy lực, xi lanh thủy lực, van điều khiển và các ống dẫn dầu.

– Bơm thủy lực tạo ra áp suất dầu, xi lanh thủy lực biến đổi áp suất dầu thành lực cơ học để đẩy dao cắt và van điều khiển để điều chỉnh hướng, lượng dầu.

3/ Dao cắt: Bao gồm dao trên và dao dưới, thường được làm từ thép hợp kim có độ cứng cao để đảm bảo khả năng cắt và độ bền của dao.

– Dao trên được gắn vào xi lanh thủy lực và di chuyển lên xuống để cắt tôn.

– Dao dưới được cố định trên bàn máy.

4/ Bàn máy: Là nơi đặt tấm tôn cần cắt, thường được thiết kế phẳng và có các rãnh hoặc lỗ để cố định tôn.

5/ Hệ thống điều khiển: Có thể là hệ thống cơ khí hoặc điện tử, dùng để điều khiển hoạt động của máy, bao gồm việc điều chỉnh lực cắt, khoảng cách giữa dao, và các thông số khác.

Lưu ý khi sử dụng máy chặt tôn thủy lực

Dưới đây là một số lưu ý quan trọng khi sử dụng máy chặt tôn thủy lực để đảm bảo an toàn và hiệu quả:

1/ Trước khi vận hành:

– Đọc kỹ hướng dẫn sử dụng: Điều này rất quan trọng để hiểu rõ về cấu tạo, nguyên lý hoạt động, quy trình vận hành và các tính năng an toàn của máy.

– Kiểm tra tổng quan:

+ Hệ thống thủy lực: Kiểm tra mức dầu, ống dẫn dầu, van và các khớp nối xem có bị rò rỉ, hư hỏng hay không. Đảm bảo dầu thủy lực đúng loại và đủ.

+ Dao cắt: Kiểm tra độ sắc bén, mài mòn, nứt vỡ của dao. Dao cùn hoặc hỏng sẽ ảnh hưởng đến chất lượng cắt và có thể gây nguy hiểm.

+ Hệ thống điện: Kiểm tra dây điện, cầu dao, công tắc xem có bị hở, chập chờn hay không.

+ Các bộ phận cơ khí: Kiểm tra ốc vít, bulong, khớp nối xem có bị lỏng lẻo hay không.

+ Bàn máy: Kiểm tra độ phẳng, sạch sẽ của bàn máy. Loại bỏ các vật liệu thừa, vụn kim loại trên bàn máy.

+ Vệ sinh máy: Loại bỏ bụi bẩn, dầu mỡ, vụn kim loại trên máy để đảm bảo hoạt động trơn tru và tránh gây kẹt.

2/ Trong khi vận hành:

– Mặc đồ bảo hộ: Đeo kính bảo hộ, găng tay, giày bảo hộ để bảo vệ mắt, tay và chân khỏi các mảnh vụn kim loại bắn ra.

– Không vận hành khi không có người giám sát: Luôn có người có kinh nghiệm và trách nhiệm giám sát quá trình vận hành máy.

– Không cho tay vào vùng nguy hiểm: Tránh đưa tay vào khu vực dao cắt khi máy đang hoạt động.

– Tắt máy khi có sự cố: Ngay lập tức tắt máy khi phát hiện bất kỳ sự cố nào như tiếng động lạ, rung lắc mạnh, rò rỉ dầu,…

3/ Tuân thủ quy trình:

– Cài đặt thông số: Điều chỉnh các thông số cắt (lực cắt, khe hở dao cắt…) phù hợp với loại tôn và độ dày của tôn.

– Cắt thử: Trước khi cắt hàng loạt, hãy cắt thử một vài mẫu để kiểm tra chất lượng và đảm bảo máy hoạt động đúng.

– Không cắt quá tải: Không cắt tôn vượt quá khả năng cắt của máy.

– Xử lý phế liệu: Thu gom và xử lý các mảnh vụn kim loại, phế liệu đúng cách để đảm bảo an toàn và vệ sinh.

4/ Bảo trì và bảo dưỡng:

– Định kỳ kiểm tra: Thực hiện kiểm tra định kỳ các bộ phận của máy để phát hiện sớm các hư hỏng và tiến hành bảo trì kịp thời.

– Bôi trơn: Bôi trơn các bộ phận chuyển động để giảm ma sát và tăng tuổi thọ của máy.

– Thay thế dao cắt: Thay thế dao cắt khi bị mòn hoặc hư hỏng để đảm bảo chất lượng cắt.

– Vệ sinh định kỳ: Vệ sinh máy thường xuyên để loại bỏ bụi bẩn, dầu mỡ và vụn kim loại.

Máy chặt tôn thủy lực là một công cụ không thể thiếu trong ngành gia công kim loại, mang lại hiệu quả và năng suất vượt trội so với các phương pháp thủ công. Với khả năng cắt chính xác, nhanh chóng và an toàn, máy chặt tôn thủy lực đóng vai trò quan trọng trong việc tạo ra các sản phẩm chất lượng cao, đáp ứng nhu cầu đa dạng của thị trường.
