Chi tiết thiết bị

• Tình trạng: hàng mới 100%

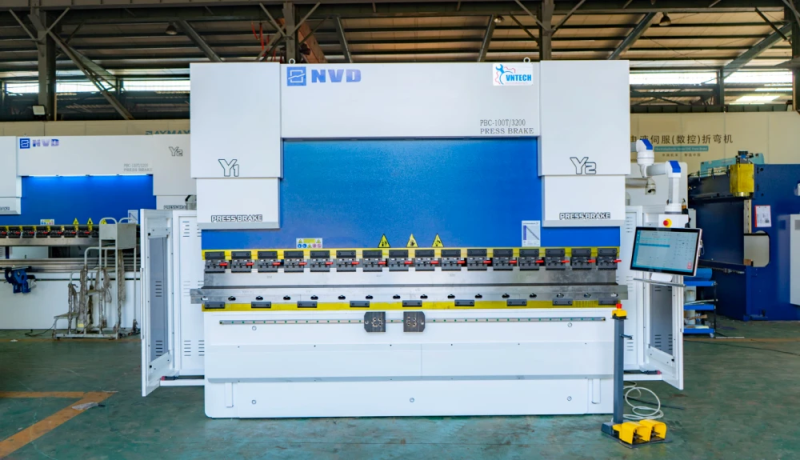

Máy chấn tôn thủy lực 100 tấn – PBC 100T/3200 là giải pháp gia công kim loại tấm công suất lớn, được thiết kế dành cho các doanh nghiệp sản xuất cơ khí hiện đại với yêu cầu cao về độ chính xác, độ bền và hiệu suất làm việc. Thiết bị phù hợp để chấn gấp các loại vật liệu như thép, inox, nhôm… với độ dày lớn, đáp ứng đa dạng nhu cầu sản xuất công nghiệp.

Máy được trang bị hệ thống điều khiển CNC thông minh, cho phép lập trình và kiểm soát toàn bộ quá trình chấn một cách chính xác, giúp giảm sai số, nâng cao chất lượng sản phẩm và tối ưu thời gian vận hành.

Điểm nổi bật của máy chấn CNC 100T/3200

– Lực chấn 100 tấn, đáp ứng tốt vật liệu dày và cứng
– Chiều dài chấn 3200mm, gia công được tấm kim loại khổ lớn
– Hệ thống thủy lực đồng bộ, đảm bảo lực chấn ổn định toàn hành trình
– Bộ điều khiển CNC, hỗ trợ lập trình chính xác thông số chấn
– Cữ sau đa trục, định vị phôi nhanh và giảm sai số gia công
– Khung máy xử lý nhiệt, hạn chế biến dạng, tăng độ bền lâu dài
– Kết cấu thép cường lực, đảm bảo độ cứng vững khi vận hành tải nặng

Thông số kỹ thuật máy chấn PBC 100T/3200

– Lực chấn: 100 tấn
– Chiều dài chấn: 3200 mm
– Khoảng cách giữa hai xilanh: 2700 mm
– Hành trình chấn: 165 mm
– Độ mở ram lớn nhất: 460 mm
– Áp suất thủy lực: 250 bar
– Động cơ chính: 11 kW
– Tốc độ làm việc: 5–12 mm/s
– Tốc độ hồi dao: 150 mm/s
– Tốc độ trục X: 350 mm/s
– Tốc độ trục R: 200 mm/s
– Hành trình trục X: 500 mm
– Hành trình trục R: 200 mm
– Số cữ đỡ sau: 4

Cấu hình chính của máy

– Bộ điều khiển CNC Techmation SCS 900 (Đài Loan)
– Hệ thống thủy lực Rexroth (Đức)
– Động cơ bơm Techmation
– Servo trục X, R Techmation
– Vitme và dẫn hướng Hiwin (Đài Loan)
– Thước quang Givi (Ý)
– Bơm thủy lực SUNNY/FIRST (USA)
– Linh kiện điện Schneider (Pháp)
– Vòng đệm xi lanh NOK (Nhật)
– Đầu nối ống dầu EMB (Đức)
– Hệ thống bù nêm CNC tự động

Tính năng và công nghệ chính

– Bộ điều khiển màn hình cảm ứng 19 inch, giao diện trực quan
– Hỗ trợ lập trình và chỉnh sửa quy trình chấn linh hoạt
– Hệ thống bù võng chính xác, đảm bảo góc chấn đồng đều
– Tay đỡ tôn phía trước dạng trượt, hỗ trợ thao tác vật liệu lớn
– Động cơ servo tiết kiệm năng lượng, giảm tiêu hao điện
– Khung máy xử lý nhiệt 600°C giúp tăng độ ổn định lâu dài
– Phân tích thiết kế bằng FEA, tối ưu khả năng chịu lực
