Chi tiết thiết bị

• Tình trạng: hàng mới 100%

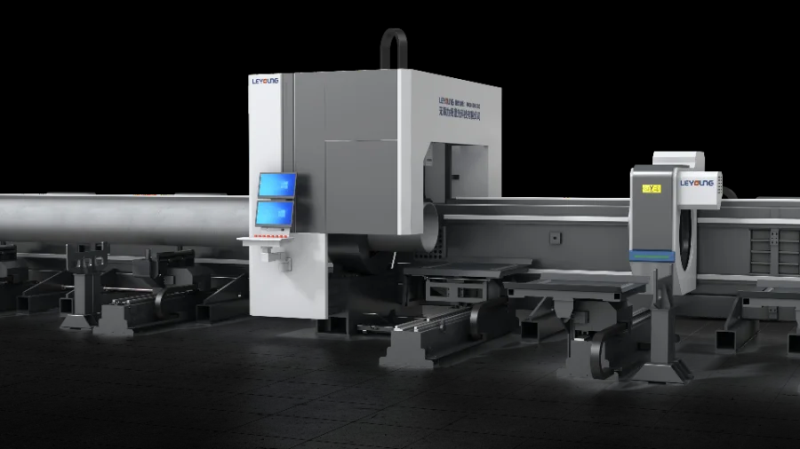

Máy cắt ống Laser 3D ILM K22S là một bước tiến vượt bậc trong công nghệ gia công kim loại dạng ống và thép hình. Khác với các dòng máy 2D thông thường, hệ thống 5 trục của ILM K22S cho phép xử lý các biên dạng không gian phức tạp, tạo ra các khớp nối mộng âm dương hoặc các đường cắt giao nhau (họng chim) với độ chính xác cực cao, giúp loại bỏ hoàn toàn các công đoạn mài giũa hay xử lý thủ công sau khi cắt.

1. Khả năng gia công vát góc (Bevel Cutting) đột phá

• Cắt vát 45 độ: Đây là tính năng đắt giá nhất của dòng máy 5 trục, cho phép tạo các góc vát chữ V, Y, K ngay trong quá trình cắt. Điều này cực kỳ quan trọng cho quy trình hàn ghép nối trong đóng tàu, xây dựng kết cấu thép và sản xuất ô tô, giúp mối hàn ngấu hơn và thẩm mỹ hơn.

• Đầu cắt 3D chuyên dụng: Sử dụng đầu cắt Bochu BLT310 tích hợp cảm biến điện dung không tiếp xúc. Đầu cắt có khả năng tự động theo dõi bề mặt phôi và điều chỉnh tiêu cự trong tích tắc, đảm bảo đường cắt luôn mịn đẹp ngay cả khi bề mặt ống không phẳng hoặc bị biến dạng nhẹ.

2. Hệ thống vận hành tự động hóa hoàn toàn

• Nạp và dỡ phôi thông minh: Máy tích hợp hệ thống cấp phôi tự động với tải trọng lên đến 1.5 tấn. Quy trình nạp ống, tự động căn tâm mâm cặp và dỡ sản phẩm sau khi cắt được thực hiện liên tục, giúp giảm tối đa thời gian chờ và sai số do con người gây ra.

• Công nghệ cắt không dư đuôi (0mm Tailings): Nhờ thiết kế mâm cặp sau có thể đi xuyên qua mâm cặp trước, máy cho phép tận dụng tối đa chiều dài phôi liệu, giúp doanh nghiệp tiết kiệm đáng kể chi phí nguyên liệu đầu vào.

3. Cấu hình phần cứng chuẩn công nghiệp hạng nặng

• Khung máy siêu bền: Được hàn từ thép chất lượng cao, trải qua quy trình ủ nhiệt khử ứng suất và gia công bằng máy phay giàn lớn, khung máy đảm bảo khả năng chống sốc và độ ổn định tuyệt đối khi vận hành ở gia tốc cao 1.6G.

• Nguồn Laser Fiber MAX 3000W: Sử dụng lõi sợi quang thế hệ mới với khả năng chống phản quang cao, cho phép cắt tốt các vật liệu có độ phản xạ lớn như đồng, nhôm bên cạnh sắt, thép carbon và inox.

• Hệ thống truyền động chính xác: Trang bị động cơ Servo Inovance, thanh răng J&T Đài Loan và ray dẫn hướng AirTAC, giúp máy đạt sai số định vị siêu nhỏ chỉ 0.03mm/1000mm.

4. Phần mềm điều khiển thông minh FS3000DE

• Hệ thống điều khiển áp dụng thuật toán chuyển động thế hệ thứ 5, hỗ trợ bù độ lệch lõi ống theo thời gian thực. Giao diện thân thiện, hỗ trợ đa ngôn ngữ và có khả năng tương thích mạnh mẽ với các tài liệu NC, giúp kỹ thuật viên dễ dàng lập trình các bản vẽ 3D phức tạp ngay trên máy tính.

5. Hệ thống hỗ trợ tối ưu

• Làm mát Hanli: Kiểm soát nhiệt độ nước chính xác đến $\pm 0.1\text{°C}$, ngăn chặn biến dạng nhiệt thấu kính và kéo dài tuổi thọ nguồn laser.

• Bôi trơn tự động: Tự động bảo trì các hệ thống cơ khí thông qua cài đặt phần mềm, kèm cảnh báo hết dầu thông minh.

Với khả năng gia công đa dạng từ ống tròn $\phi 219\text{mm}$ đến thép hình cỡ lớn, ILM K22S là giải pháp đầu tư chiến lược giúp các xưởng gia công nâng cao năng lực cạnh tranh, đáp ứng các đơn hàng đòi hỏi kỹ thuật cao nhất trên thị trường hiện nay.
