• Tình trạng: hàng mới 100%

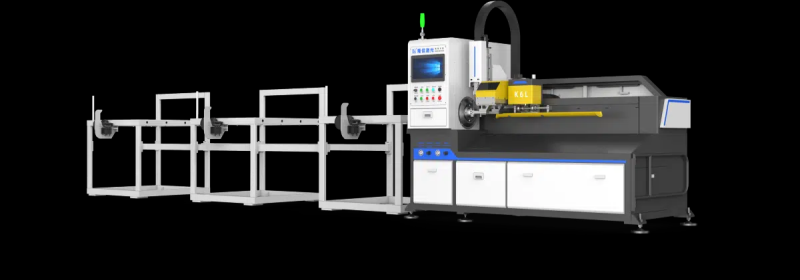

Máy cắt ống laser 1 mâm kẹp được thiết kế chuyên dụng cho gia công ống kim loại với tốc độ nhanh và độ chính xác cao. Hệ thống kẹp kéo giúp giảm hao hụt vật liệu, tăng hiệu suất và phù hợp sản xuất số lượng lớn.

Máy hỗ trợ nhiều loại ống khác nhau như ống tròn, vuông, chữ nhật, oval… phù hợp với ngành nội thất kim loại, trang trí, cơ khí chính xác.

Ưu điểm nổi bật

• Gia tốc cao lên đến 1.5G
• Tốc độ cắt nhanh
• Thiết kế 1 mâm kẹp kẹp kéo
• Hao hụt vật liệu thấp
• Độ chính xác cao
• Vận hành ổn định
• Tự động hóa cao
• Phù hợp ống nhỏ và trung bình

Vật liệu và dạng ống áp dụng

Máy có thể cắt các loại ống:

• Ống tròn
• Ống vuông
• Ống chữ nhật
• Ống oval
• Ống đặc biệt

Ứng dụng vật liệu:

• Thép carbon
• Inox
• Nhôm
• Đồng
• Kim loại ống mỏng

Ứng dụng ngành nghề

• Ngành nội thất kim loại
• Sản xuất bàn ghế
• Trang trí kim loại
• Gia công khung thép
• Cơ khí chế tạo
• Gia công ống kim loại

Tính năng nổi bật

• Tốc độ cao, ổn định
• Đuôi thừa ngắn ≥ 40mm
• Tự động nhận dạng vật liệu
• Tự động định hướng ống
• Hỗ trợ tùy chỉnh theo yêu cầu
• Tự động giữ vật liệu

Cấu tạo cơ khí chính

Khung máy

• Khung thép chịu lực cao
• Hàn nhiệt độ cao
• Xử lý lão hóa kép
• Độ cứng cao
• Chống rung tốt

Mâm kẹp khí nén

• Mâm kẹp chính xác cao
• Định vị bằng côn chính xác
• Độ chính xác lặp lại: 0.02mm
• Tốc độ quay: 150 vòng/phút
• Đuôi thừa tối thiểu: 40mm

Trục chính

• Trục xoay độ cứng cao
• Vòng bi chính xác cao
• Chịu tải lớn
• Hoạt động ổn định

Thiết bị kẹp

• Thiết kế tối ưu
• Tốc độ phản hồi nhanh
• Tỷ lệ lỗi thấp
• Độ chính xác cao

Thiết bị giữ vật liệu

• Hỗ trợ cắt ống dài
• Tự động giữ vật liệu
• Tăng độ ổn định khi cắt

Hệ thống điện

Đầu cắt laser

• Đầu cắt fiber chuyên dụng
• Cảm biến điện dung tự động
• Điều chỉnh tiêu cự tự động
• Khoảng cách cắt thấp 0.2mm
• Đường cắt mịn đẹp

Nguồn laser

• Laser fiber công nghiệp
• Tuổi thọ lên đến 100.000 giờ
• Chùm tia ổn định
• Hiệu suất cao

Hệ thống truyền động

• Servo AC chính xác cao
• Thanh răng bánh răng nhập khẩu
• Ray dẫn hướng tuyến tính
• Bôi trơn tự động

Hệ thống điều khiển

• Điều khiển CNC thông minh
• Phần mềm nesting
• Tối ưu vật liệu
• Dễ vận hành

Hệ thống làm mát

• Chiller công nghiệp
• Điều khiển nhiệt độ tự động
• Làm mát kép
• Bảo vệ thiết bị

Thông số kỹ thuật chính

Model: LX-K6L

• Chiều dài cấp phôi: 6000mm
• Đường kính ống tròn: 15mm – 85mm
• Ống vuông: 15x15 – 60x60mm
• Đuôi thừa: ≥40mm
• Hành trình trục X: 900mm
• Hành trình trục Y: ±55mm
• Hành trình trục Z: 100mm
• Tốc độ quay: 150 vòng/phút
• Trọng lượng máy: 1.8 tấn
• Làm mát: Nước

Cấu hình chính

• Nguồn laser MAX
• Đầu cắt LX-LASER
• Servo Delta
• Vitme TBI Taiwan
• Linh kiện điện Schneider
• Ray dẫn hướng LDR
• Chiller S&A

Yêu cầu vận hành

Nguồn điện

• 380V / 50Hz
• Công suất: 17–22kW
• 3 pha

Khí hỗ trợ

• Nitơ ≥ 99.99%
• Khí nén khô sạch
• Áp suất 1.6Mpa

Điều kiện môi trường

• Nhiệt độ: 15–35°C
• Độ ẩm < 85%
• Nền bê tông ≥ 300mm

Ưu điểm vận hành

Tăng năng suất

• Cắt nhanh
• Gia tốc cao
• Tự động hóa

Tiết kiệm vật liệu

• Đuôi thừa ngắn
• Cắt chính xác
• Giảm hao hụt

Vận hành ổn định

• Khung máy chắc chắn
• Hệ thống servo chính xác
• Làm mát hiệu quả
