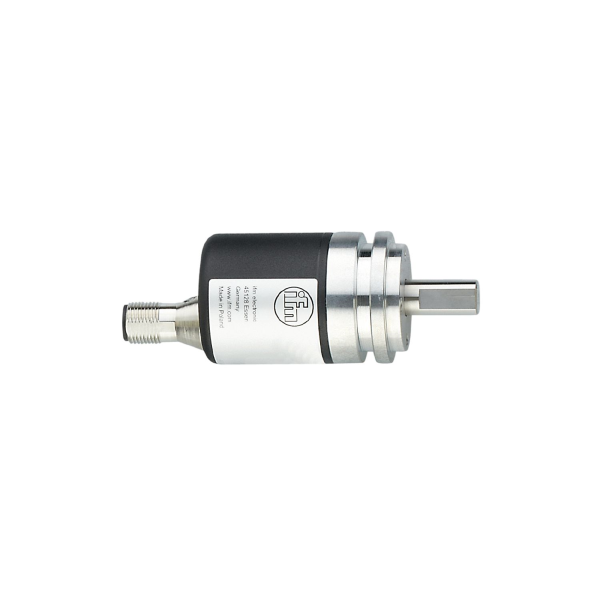

Chi tiết thiết bị

• Tình trạng: đã qua sử dụng

Thông số kỹ thuật chi tiết

• Nguyên lý hoạt động: Tuyệt đối đa vòng (absolute multiturn)

• Độ phân giải: 4096 steps/vòng, 4096 revolutions (24 bit tổng)

• Điện áp hoạt động: 9 – 30 V DC (nguồn cULus – Class 2)

• Dòng tiêu thụ: <100 mA (ở 10 V DC), ≤50 mA (ở 24 V DC)

• Giao tiếp: CANopen (theo chuẩn DSP-406 V3.1, DS 301 V4.02, DS 306 V2.0)

• Kết nối: Đầu nối M12, coding A

• Bảo vệ: IP68/IP69K, chống sốc 200g (11 ms), chống rung 30g (10-1000 Hz)

• Nhiệt độ hoạt động: -40°C đến 85°C

• Vật liệu: Vỏ thép (phủ cathode chống trầy), flange nhôm, trục thép (1.4104)

• Trục đặc: Đường kính 10 mm

• Mô-men xoắn khởi động tối đa: 5 Nm

• Tốc độ quay cơ học tối đa: 6000 vòng/phút

• Độ chính xác: 0.08° (288 arcsec)

• Trọng lượng: 233 g

• Kích thước: Ø 36.5 mm x dài 100 mm

• MTTF (Mean Time To Failure): 240 năm

Ứng dụng

• Hệ thống tự động hóa công nghiệp: Giám sát vị trí và số vòng quay trong dây chuyền sản xuất, máy móc công nghiệp nhờ độ phân giải cao và giao tiếp CANopen ổn định .

• Robotics: Xác định vị trí tuyệt đối cho cánh tay robot và hệ thống điều khiển chuyển động .

• Ứng dụng di động và xe tự hành (AGV): Theo dõi chuyển động trong môi trường khắc nghiệt nhờ khả năng chống sốc và rung cao .

• Hệ thống nâng hạ và cần cẩu: Đảm bảo độ chính xác và an toàn trong các ứng dụng kiểm soát chuyển động .

Lợi ích kinh doanh

• Độ chính xác cao: Độ phân giải 24 bit và độ chính xác 0.08° đảm bảo độ tin cậy trong các ứng dụng đòi hỏi độ chính xác cao .

• Bền bỉ trong môi trường khắc nghiệt: Chống sốc (200g), rung (30g), và đạt tiêu chuẩn IP68/IP69K, giảm chi phí bảo trì và thay thế .

• Tích hợp linh hoạt: Giao tiếp CANopen cho phép dễ dàng kết nối với hệ thống điều khiển hiện có, hỗ trợ cấu hình thông số qua phần mềm (scaling, preset, Baud rate, Direction of rotation, Node ID) .

• Tuổi thọ cao: MTTF (Mean Time To Failure) lên đến 240 năm, đảm bảo hoạt động ổn định lâu dài và giảm chi phí bảo trì .

• Dễ dàng lắp đặt và vận hành: Thiết kế đơn giản với đầu nối M12 và tài liệu hướng dẫn chi tiết bằng tiếng Anh, cho phép lắp đặt nhanh chóng và lập trình dễ dàng, tiết kiệm thời gian và công sức .
