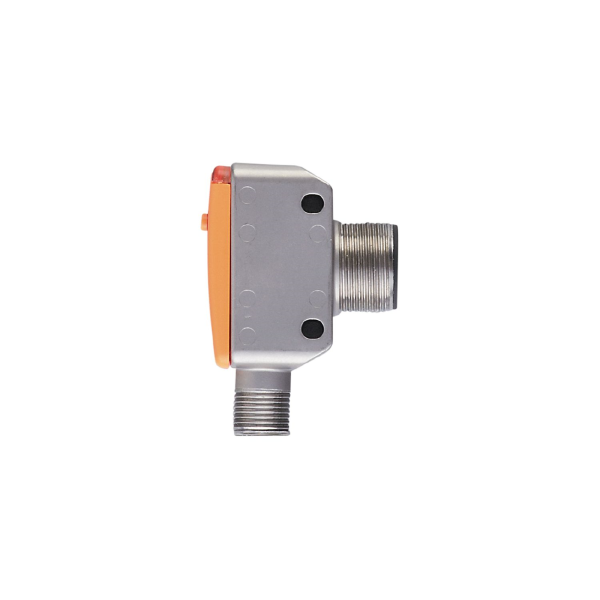

Chi tiết thiết bị

• Tình trạng: hàng mới 100%

Thông số kỹ thuật chi tiết

Thông số chung

• Nguyên lý phát hiện: Siêu âm khuếch tán (diffuse reflection)

• Khoảng cách phát hiện: 60-800 mm (vật thể tiêu chuẩn 100 x 100 mm)

• Vùng mù (Blind zone): 60 mm

• Góc quét (Angle of aperture): 15° (±2°)

• Độ phân giải: 3 mm 710

• Thời gian đáp ứng: < 450 ms (ngõ ra analog)

Thông số điện

• Điện áp hoạt động: 10-30 V DC (nguồn Class 2 theo cULus)

• Tiêu thụ dòng: < 35 mA

• Ngõ ra:

  • Digital: PNP, cấu hình NO/NC (thường mở/thường đóng), tải tối đa 100 mA, tần số chuyển mạch 5 Hz

  • Analog: 4-20 mA, tải tối đa 500 Ω 710

• Bảo vệ: Chống ngược cực, chống ngắn mạch, chống quá tải

Thông số cơ khí & môi trường

• Vật liệu vỏ: Thép không gỉ (630/1.4542/17-4 PH), PBT, PA, epoxy glass ceramics

• Kích thước: 53 x 20 x 37.7 mm (hình chữ nhật với ren M18 x 1)

• Trọng lượng: 99.5 g

• Nhiệt độ hoạt động: -20 °C đến 70 °C

• Chỉ số bảo vệ: IP67 (chống bụi và ngâm nước 30 phút)

• Khả năng chống rung/sốc:

  • Rung: 10-55 Hz, biên độ 1 mm (theo EN 60068-2-6)

  • Sốc: 30 g, 11 ms (theo EN 60068-2-27)

Tiêu chuẩn & Độ tin cậy

• Chứng chỉ EMC:

  • EN 61000-4-2 (ESD 4 kV CD/8 kV AD)

  • EN 61000-4-4 (Burst 2 kV)

  • EN 61000-4-6 (HF conducted 3 V)

• MTTF (Mean Time To Failure): 191 năm

• Chứng chỉ UL: E174191 (tiêu chuẩn an toàn)

Kết nối & Hiển thị

• Kết nối: Đầu nối M12, coding A

• Đèn báo: LED vàng (trạng thái), LED xanh (echo)

• Chức năng Teach: Có (cài đặt điểm chuyển mạch dễ dàng)

 Ứng dụng

• Giám sát mức chất lỏng/rắn: Phát hiện mức nguyên liệu trong silo, bồn chứa với độ chính xác cao.

• Hệ thống tự động hóa: Đếm sản phẩm, phát hiện vị trí vật thể trên băng tải.

• Robot công nghiệp: Tránh va chạm trong không gian làm việc nhờ khả năng phát hiện đa hướng.

• Môi trường khắc nghiệt: Nhà máy luyện kim, khu vực nhiễu điện từ cao nhờ khả năng chống nhiễu vượt trội.

Lợi ích kinh doanh

• Tối ưu hóa chi phí: Một thiết bị tích hợp cả hai ngõ ra số và analog → giảm số lượng sensor cần lắp đặt.

• Độ tin cậy cao: Tuổi thọ kỹ thuật 191 năm (MTTF) → giảm tần suất thay thế và bảo trì.

• Linh hoạt ứng dụng: Khoảng cách phát hiện rộng (60-800 mm) + cấu hình NO/NC → phù hợp đa dạng bài toán công nghiệp.

• Giảm thời gian dừng máy: Chống rung/sốc và nhiễu điện từ mạnh → hoạt động ổn định trong môi trường phức tạp.
