- Tình trạng: hàng mới 100%
Chi tiết thiết bị
Điện, điện tử, công nghệ thông tin

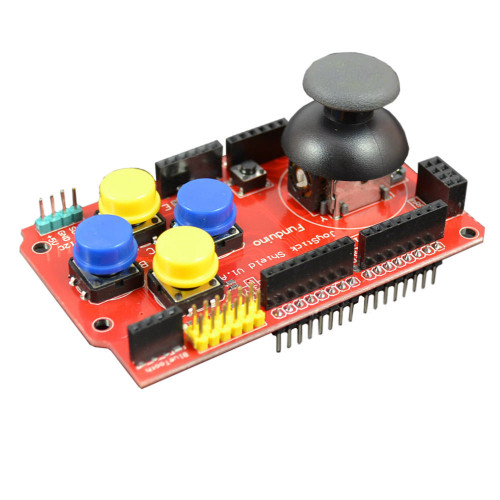

Arduino Joystick Shield
Nhà cung cấp
CÔNG TY TNHH THIẾT BỊ CÔNG NGHỆ TBK
Danh mụcĐiện, điện tử, công nghệ thông tin
Xuất xứViệt Nam
Giá tham khảoLiên hệ báo giá
Thông tin thiết bị
Tên thiết bị / máy móc
Arduino Joystick Shield
Xuất xứ
Việt Nam
Lĩnh vực áp dụng
☑ Điện, điện tử, công nghệ thông tin
Thông số kỹ thuật & Vận hành
Thông số kỹ thuật chính
Mô tả nguyên lý hoạt động
Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,….
Sơ đồ chân kết nối:
- Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13
- Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0
- Nút bấm – Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8
- Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3
Trên Arduino Joystick shield gồm có 7 nút nhấn:
– 4 nút điều khiển lớn
– 2 nút điều khiển nhỏ
– Và 1 cần điêu khiển Joystick 2 trục
